Эжекционные

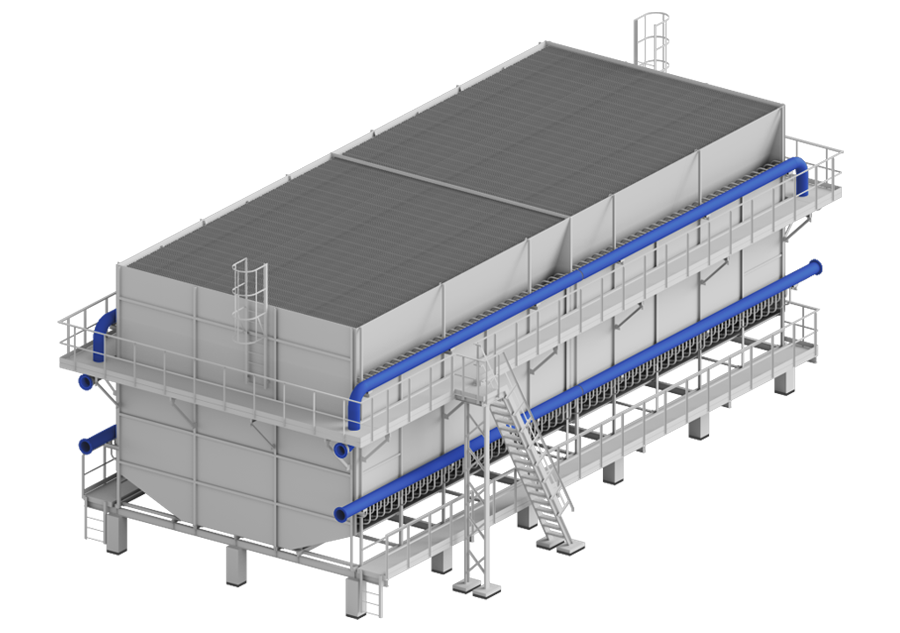

Устройство эжекционной градирни

Эжекционные градирни используют для вовлечения воздуха эжекционный эффект: поток быстро летящих капель оказывает аэродинамическое воздействие на окружающий воздух, передавая ему часть своего импульса и, тем самым, вовлекая охлаждающий капли воздух в градирню. Для охлаждения воды в эжекционной градирне, в отличие от «традиционных» градирен, не требуется вытяжная башня, вентилятор, оросительное устройство.

Основным преимуществом эжекционных охладителей является отсутствие оросителя, а поэтому и возможность их многократного пуска/останова в холодный период года и оперативный доступ к форсункам, для возможности устранения засорений. Также отсутствие оборудования из полимерных материалов (оросителей, водоуловителей), позволяет подавать для охлаждения воду с высокой температурой (выше 60 °С).

Для небольших циклов эжекционная градирня может поставляться сразу в собранном виде.

Эжекционные градирни от «ЭКОТЭП»:

Высокая экономичность для локальных систем охлаждения оборотной воды
Возможность разработки с максимальным учётом конкретных производственных условий
Исключительная простота конструкции, малая материалоёмкость, отсутствие вибрации и низкий уровень шума
Эксплуатационная надёжность и долговечность, удобство обслуживания и ремонта
Саморегулирование по расходу охлаждающего воздуха и по льдообразованию в зимний период года

Свердлин Борис Львович

Генеральный директор, учредитель

Применение эжекционных градирен позволяет отказаться от применения вентиляторов и оросителей. Актуально для циклов с непостоянной гидравлической нагрузкой (например, возможность отключения в зимний период), с низкой тепловой нагрузкой, с высокой температурой охлаждаемой воды (выше 60oС).

Проектирование эжекционных градирен в ООО «ЭКОТЭП» это комплексная, детальная проработка всех разделов строительства. В ходе проектирования решаются следующие задачи:

Производится технико-экономический расчёт.
Ведётся индивидуальное техническое проектирование.
Затем идут этапы изготовления, монтажа, пуско-наладочных работ и сдачи «под ключ» систем оборотного водоснабжения, включающих эжекционные градирни.

У вас есть вопрос по эжекционной градирне?

Напишите нам - мы подробно всё расскажем

Экономически оправдана эксплуатация эжекционных охладителей лишь в небольших локальных оборотных циклах, требующих оперативного маневрирования при их эксплуатации. Обычная гидравлическая производительность таких циклов составляет величину от 50 до 200 м³/ч., что по факту и реализуется подавляющим большинством производителей эжекционных охладителей. Для работы эжекционной градирни необходим обеспечить подачу нагретой воды с достаточно высоким напором (40-60 м вод.ст.).

Существуют единичные эжекционные градирни с производительностью до 3000-4000 м³/ч.
