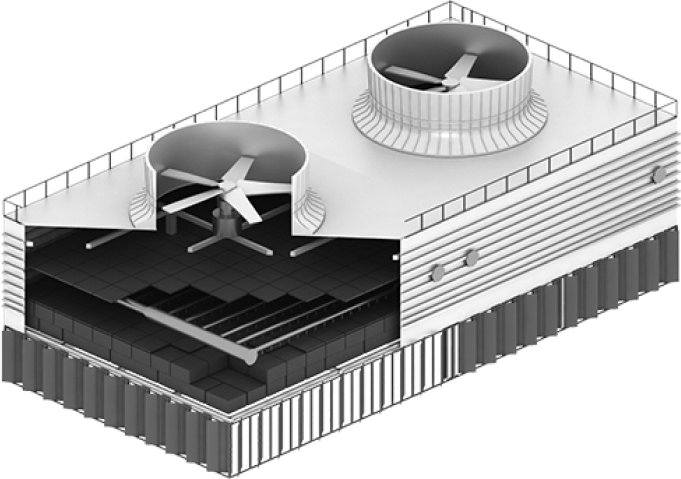

Вентиляторные градирни

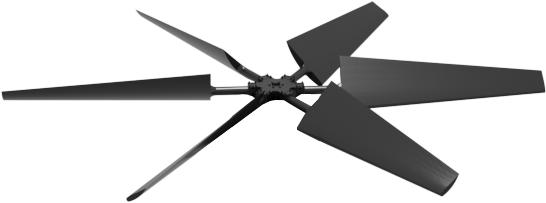

Технологическое оборудование вентиляторной градирни
- снабжен датчиками вибрации, температур подшипников и обмотки
- оборудован обогревательным элементом для запуска в холодное время и для исключения конденсации влаги на внутренних поверхностях

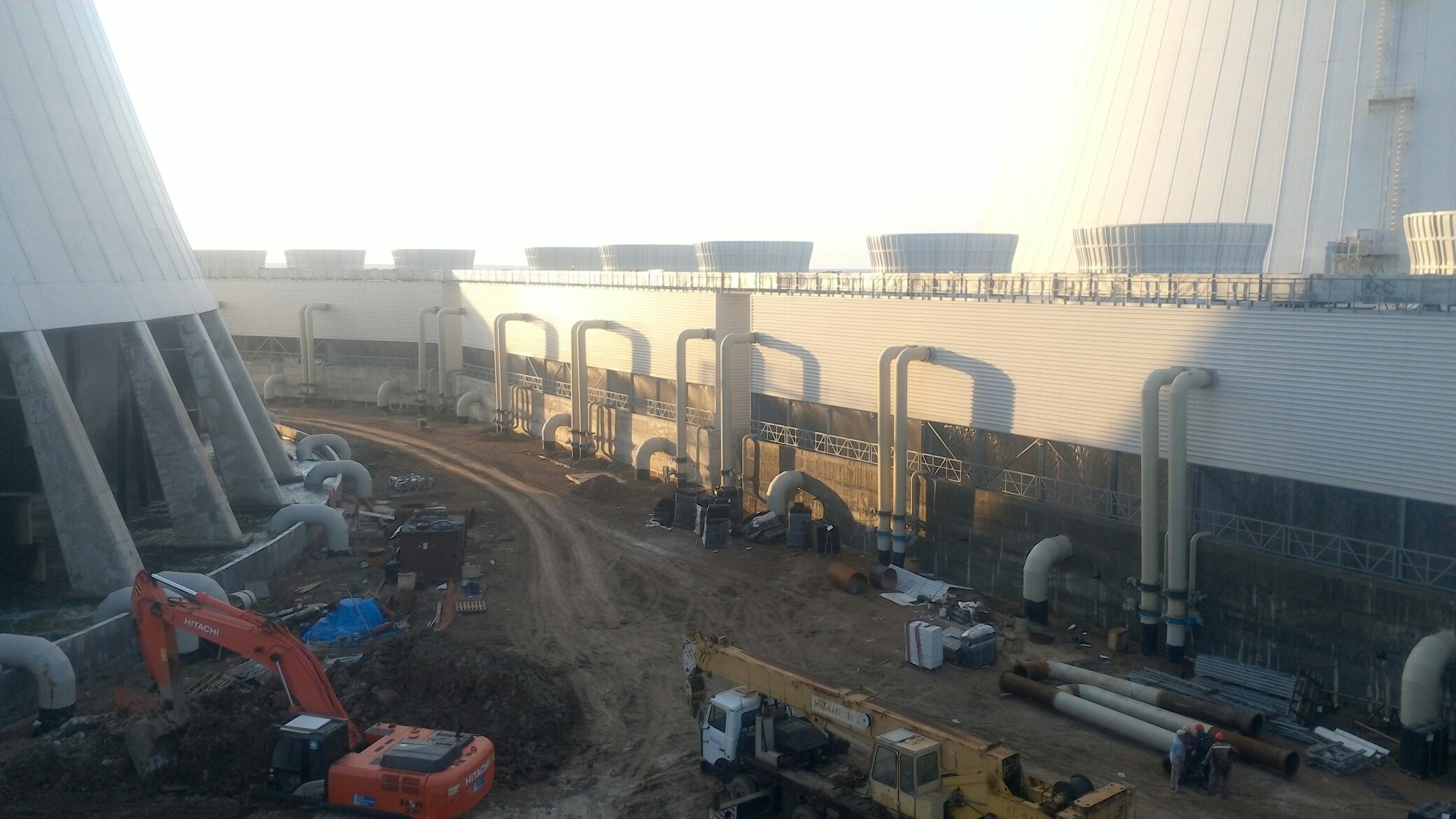

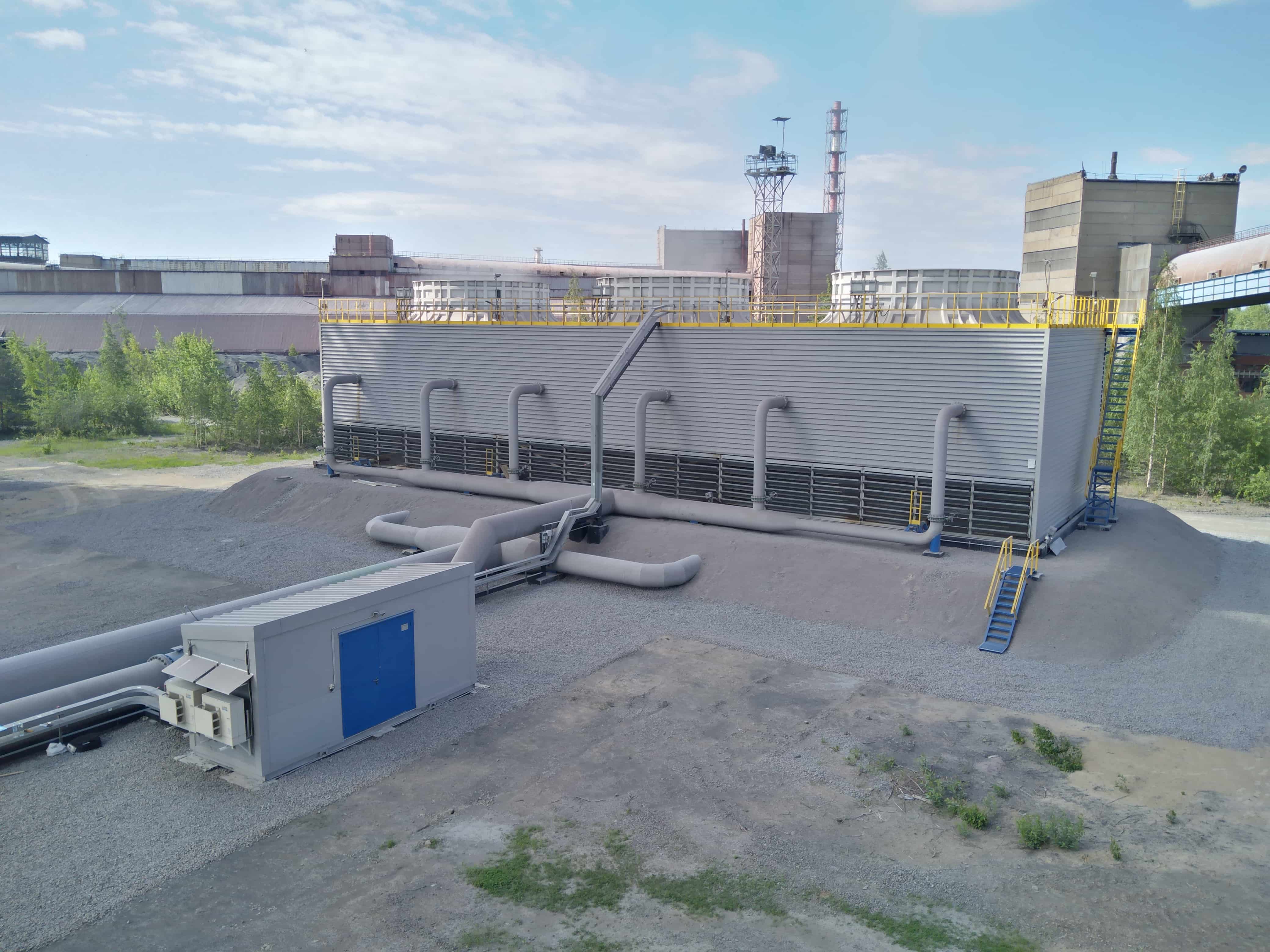

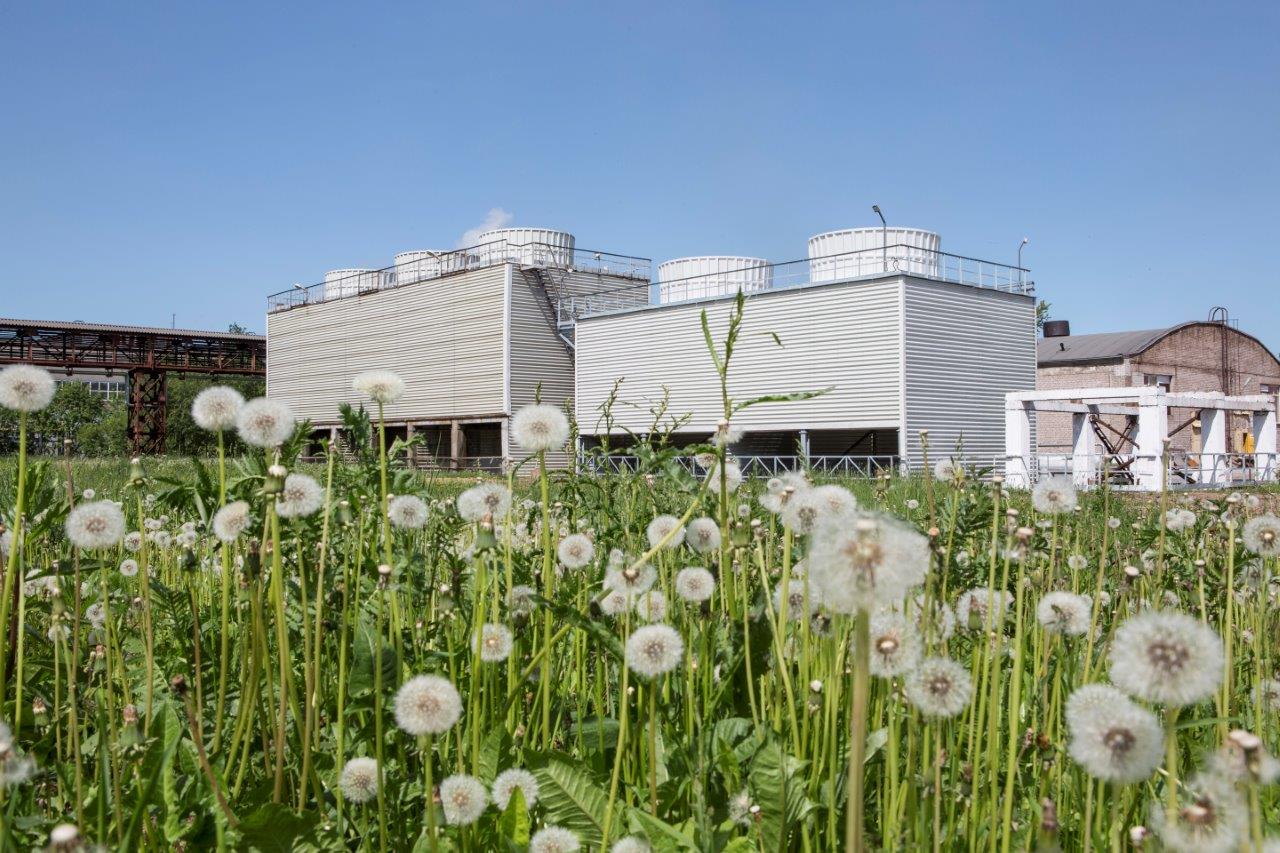

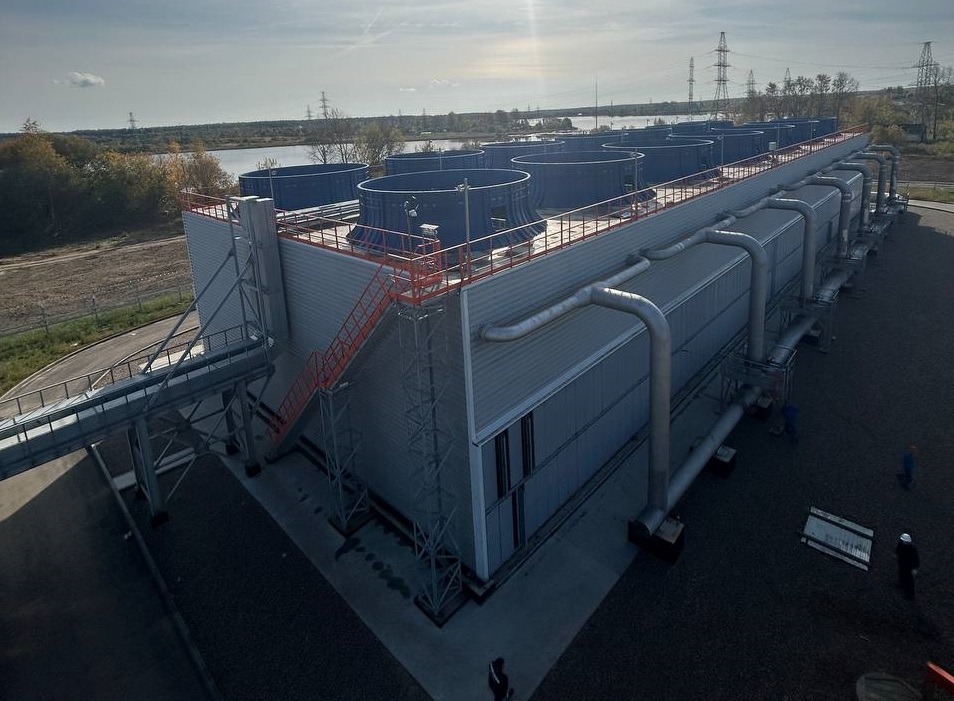

Промышленные вентиляторные градирни

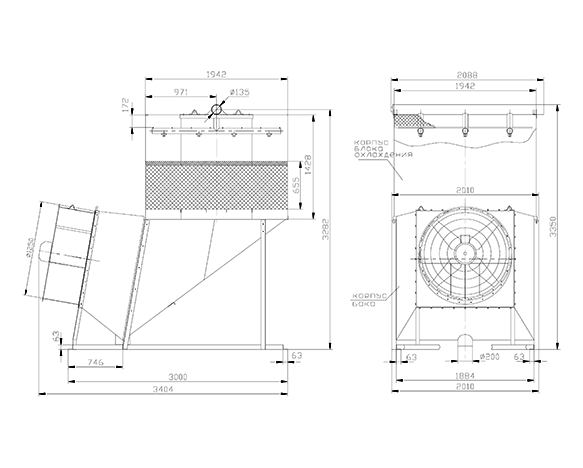

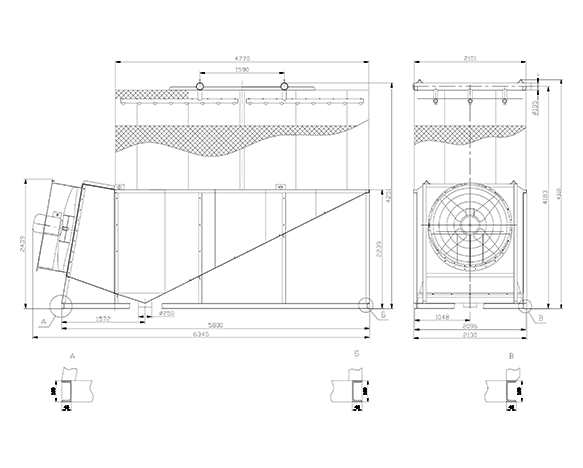

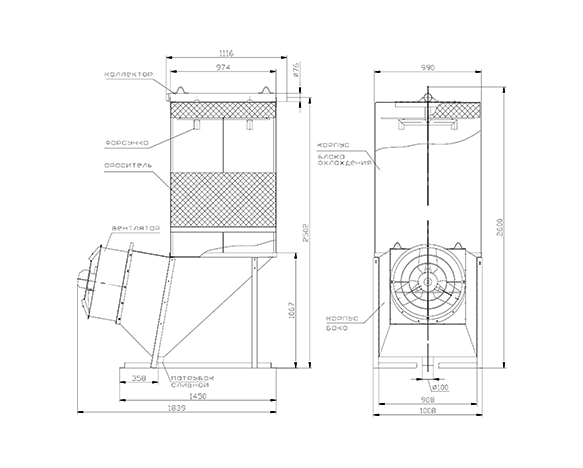

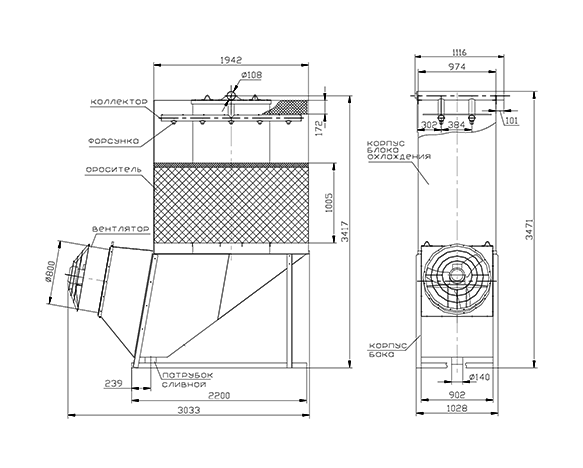

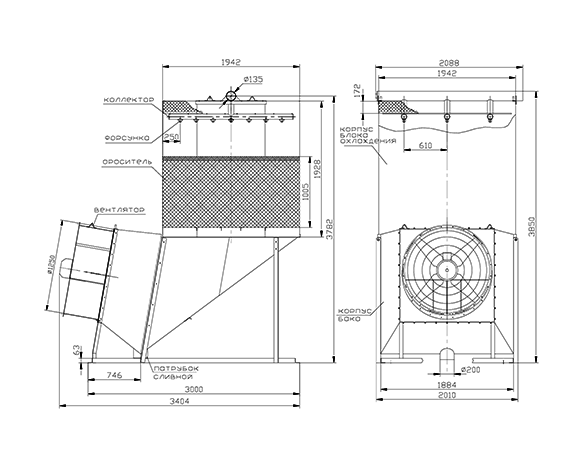

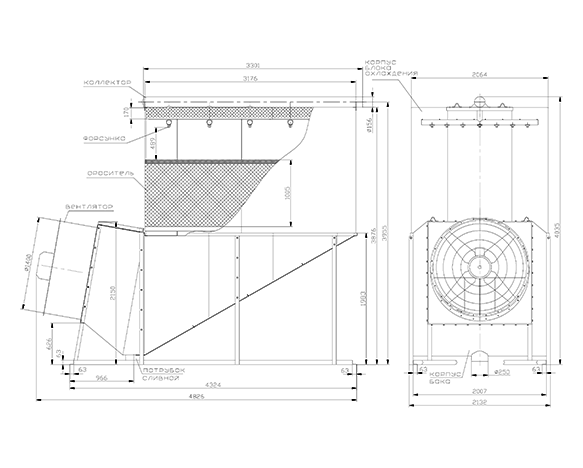

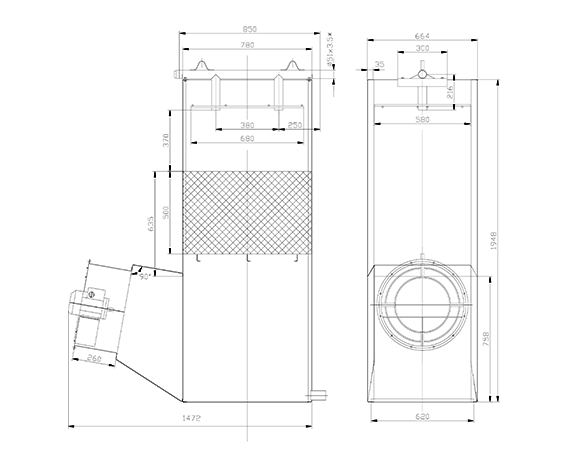

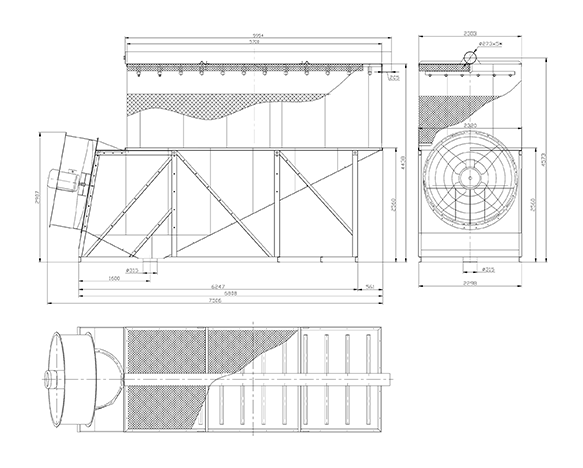

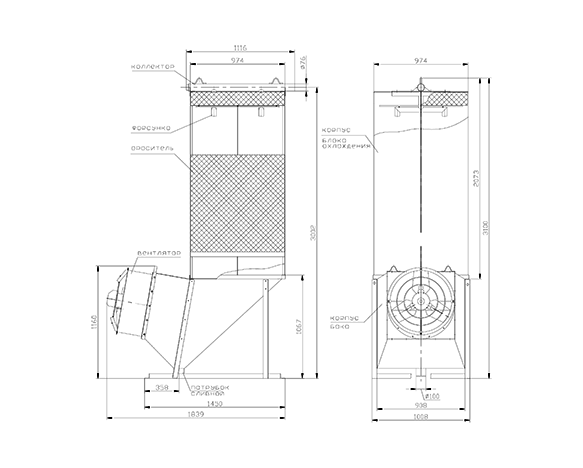

Вентиляторные градирни — промышленные испарительные охладители с принудительной тягой воздуха для систем оборотного водоснабжения (СОВ). Применяются на ТЭЦ, ГРЭС, НПЗ, металлургических, химических и машиностроительных, и других предприятиях. Компания ЭКОТЭП производит вентиляторные градирни с 1992 года — в линейке модульных градирен серии СВГ-К есть модели с номинальным расходом воды от 8 до 400 м³/час, а сборные вентиляторные градирни СВГ, производящиеся по индивидуальным проектам, позволяют работать в водооборотных циклах с расходом охлаждающей воды до 80 000 куб.м и выше . Полный производственный цикл: от разработки технической документации до шеф-монтажа и пусконаладки. Все стальные конструкции — горячее оцинкование. Возможно изготовление для северных регионов с возможностью эксплуатации при экстремально низких температурах окружающего воздуха.
Преимущества вентиляторных градирен «ЭКОТЭП»:
-
Индивидуальный подход к проектированию каждого объекта (выбор оптимального варианта установки охладителя)
-
Эффективные решения при техническом перевооружении систем оборотного водоснабжения (установка новых градирен СВГ на существующие фундаменты типовых градирен ВГ-50, ВГ-70 и т.д.)
-
Сборка и монтаж каркаса градирни осуществляется посредством болтовых соединений (быстрота сборки в любое время года, без применения сварочных и покрасочных работ)
-
Заводское горячеоцинкованное покрытие всех стальных элементов градирни (отсутствие необходимости в проведении ежегодных ремонтных работ по восстановлению антикоррозионного покрытия стальных элементов)
-
Возможность плавной регулировки охлаждающей способности (частотное регулирование работы вентилятора, посекционное отключение)
Проектирование вентиляторных градирен
В ООО «ЭКОТЭП» это всегда комплексная, детальная проработка всех разделов строительства. В ходе проектирования решаются следующие задачи:
- разработка технических решений и эскизная проработка проекта;
- конструктивные расчеты каркаса и несущих элементов градирни, конструирование основных узлов;
- теплотехнические и гидротехнические расчеты;

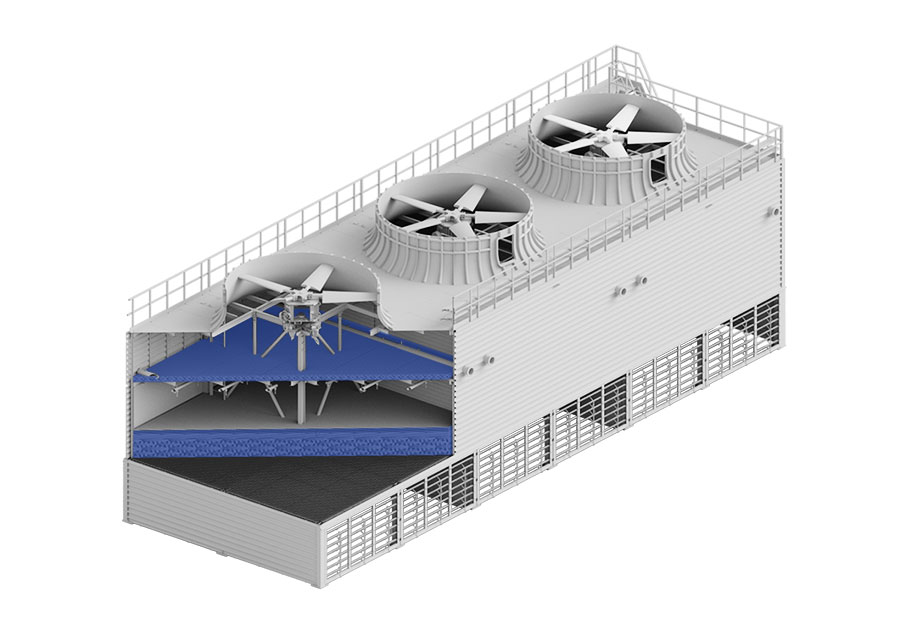

- построение пространственной 3D-модели градирни (металлический каркас, система водораспределения, лестницы и площадки
- обслуживания, раскладка блоков оросителя и водоуловителя, жалюзи, обшивка перегородки, вентиляторный узел и т.д.);
- выпуск проектной 2D-документации.
Технические характеристики и подбор
При создании новых градирен, а также технологического оборудования для них, специалисты компании ЭКОТЭП всегда придерживаются главного принципа, который вот уже почти 30 лет является нашим девизом – КАЧЕСТВО В ДЕТАЛЯХ.
Комплексная оценка условий эксплуатации оборудования позволяет нам создавать по-настоящему надежный продукт, рассчитанный на долгую и бесперебойную работу в самых экстремальных условиях эксплуатации. При создании градирен (а также внутреннего оборудования) все конструктивные и технологические решения обязательно принимаются исходя из специфики объекта эксплуатации, например: климатические особенности, качество оборотной и подпиточной воды, сейсмичность площадки строительства и другие местные условия эксплуатации.
При проектировании и производстве градирен мы уделяем внимание не только выбору материалов технологического оборудования (таких как: системы водораспределения, обшивки, водоразбрызгивающих устройств и других элементов охладителя), а также особо внимательно относимся к выбору марок стали из которых будет изготавливаться несущий каркас градирни и её вспомогательные конструкции. Учитывая климатические особенности нашей страны, в большинстве случаев для производства конструктивных элементов градирен нами используется легированная сталь, имеющая в своем составе добавки, улучшающие её ударную вязкость. Такие элементы способны обеспечить надежную и долговечную работу каркаса градирни под нагрузкой при особо низких температурах (ниже - 50 °С).

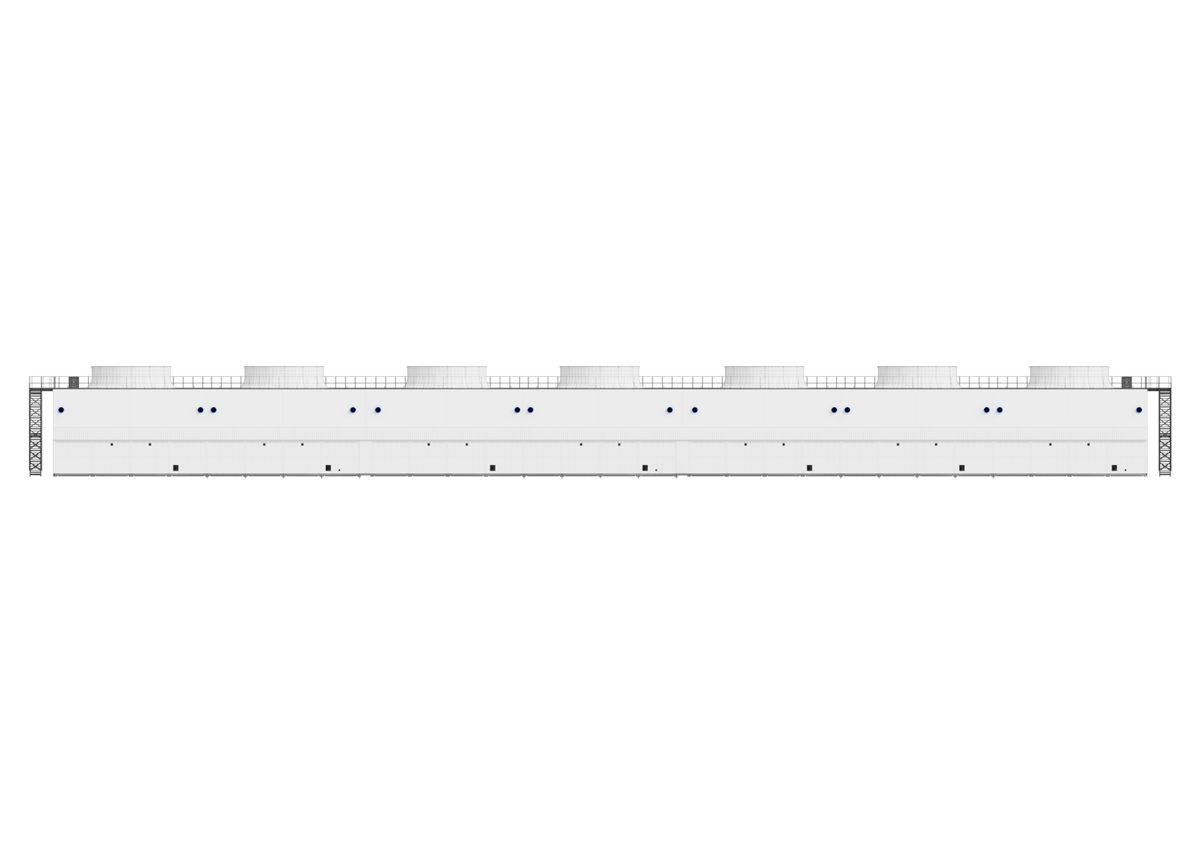

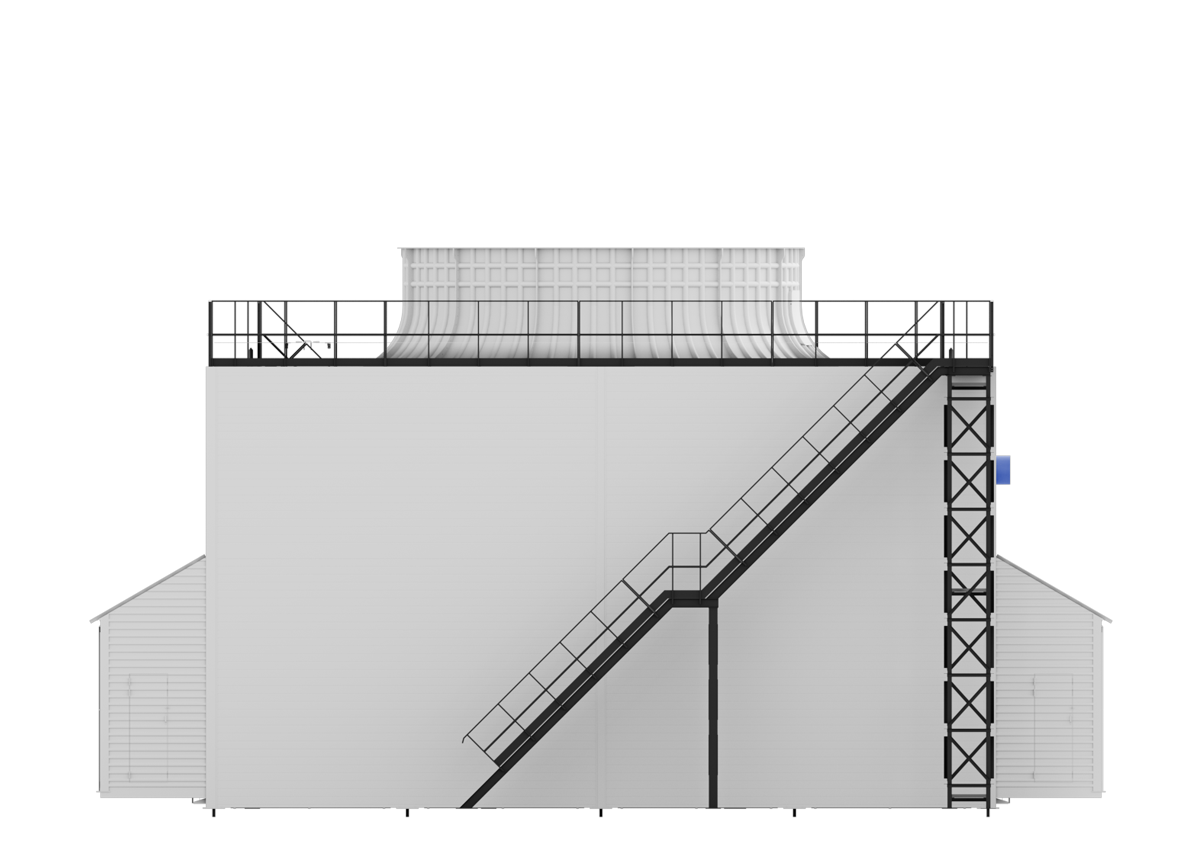

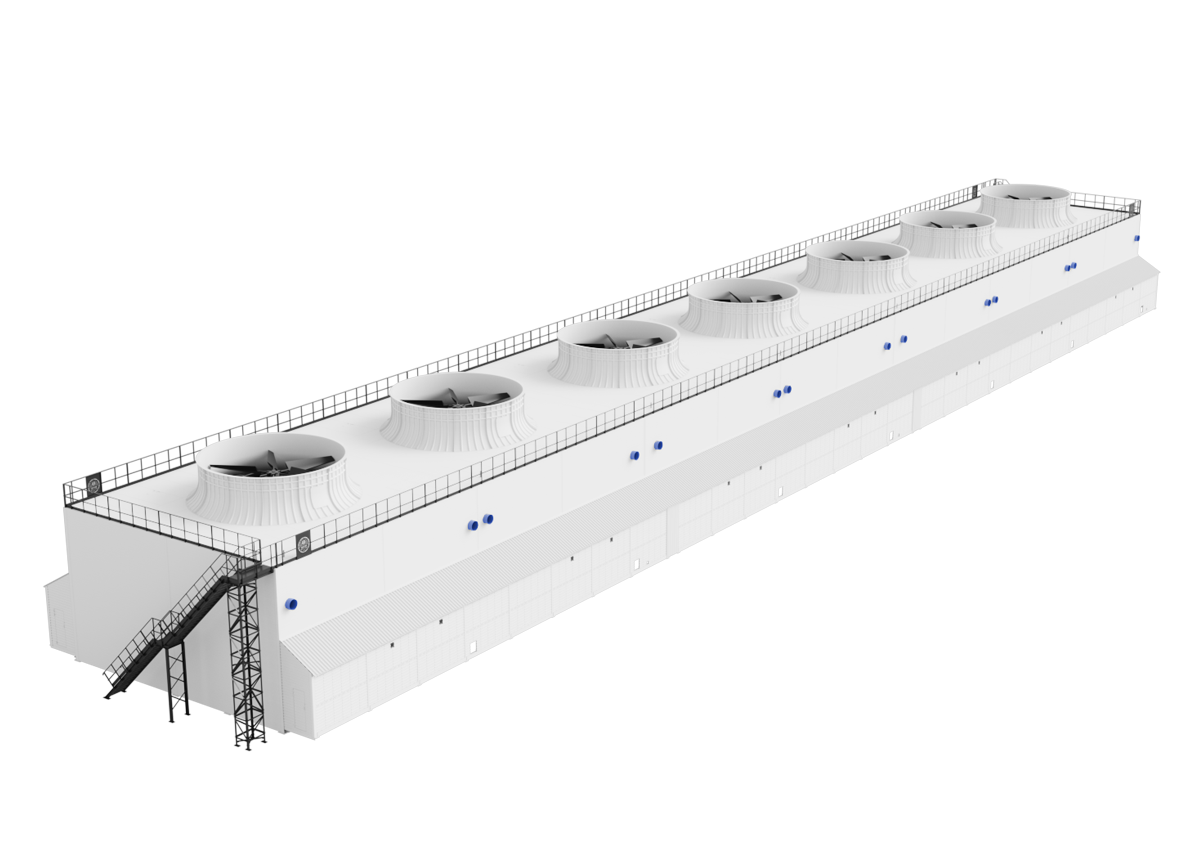

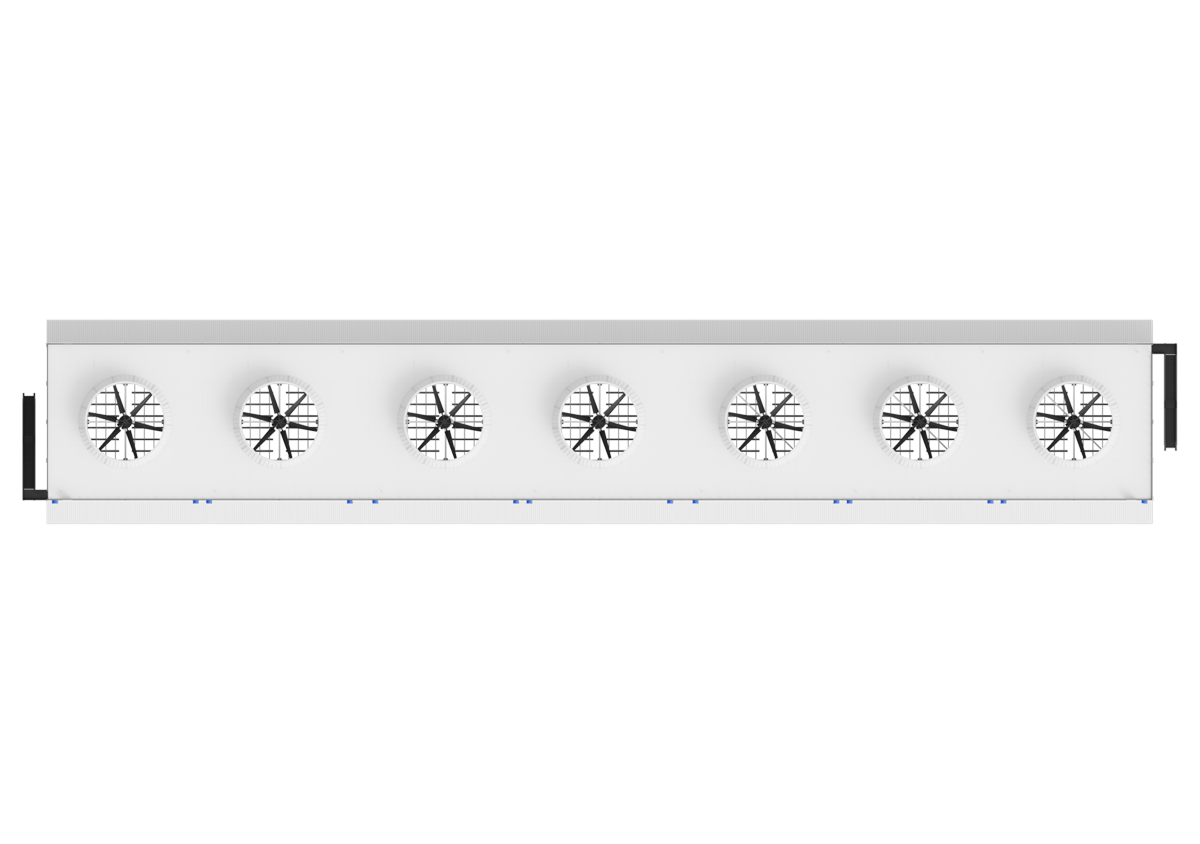

Быстрый выбор градирни

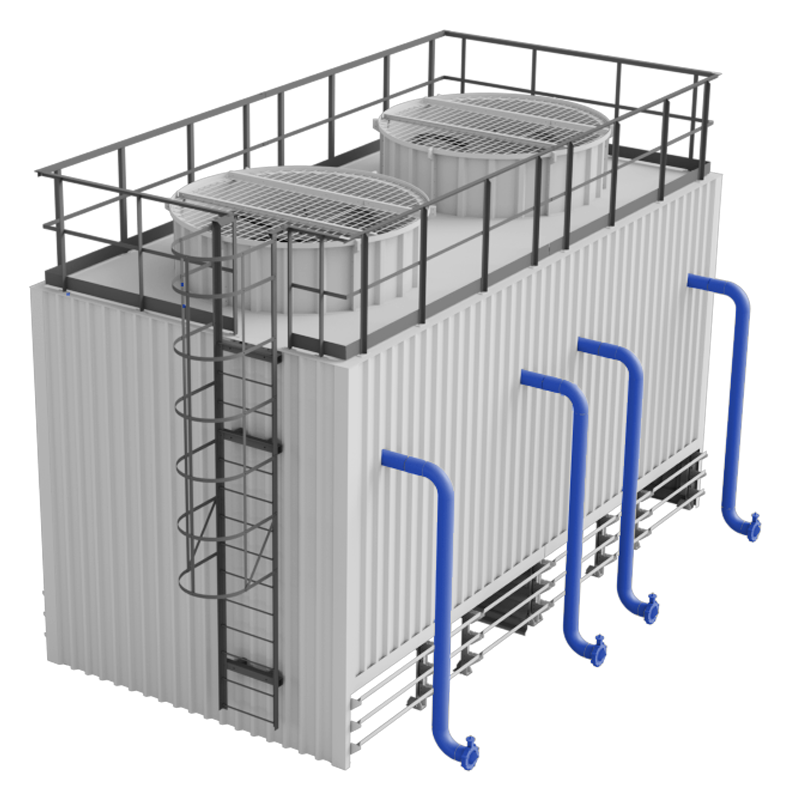

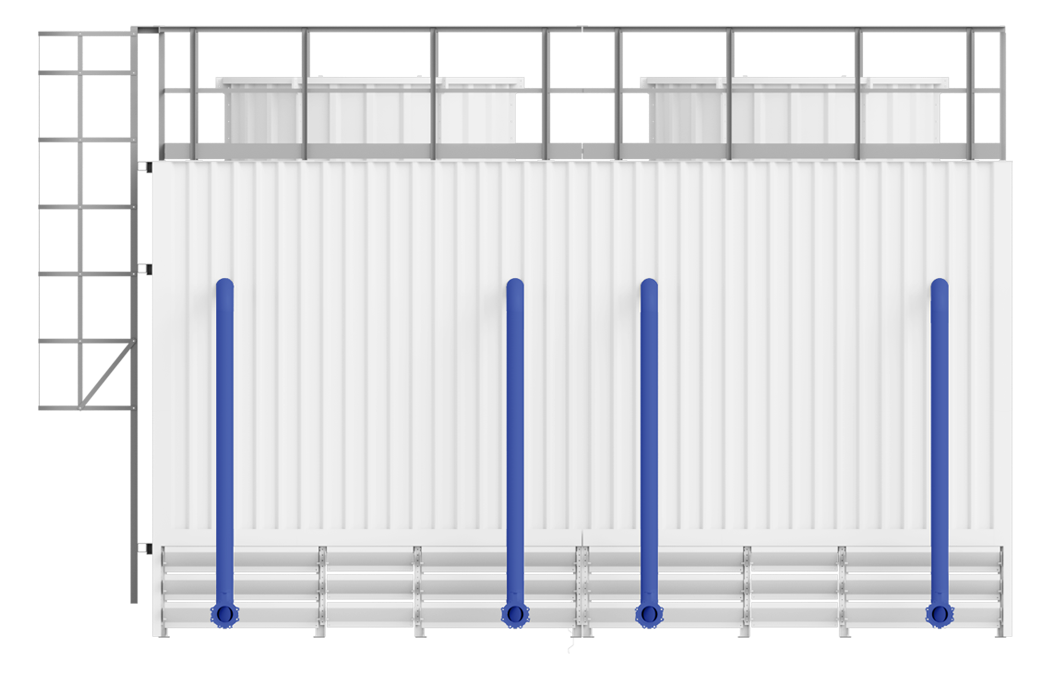

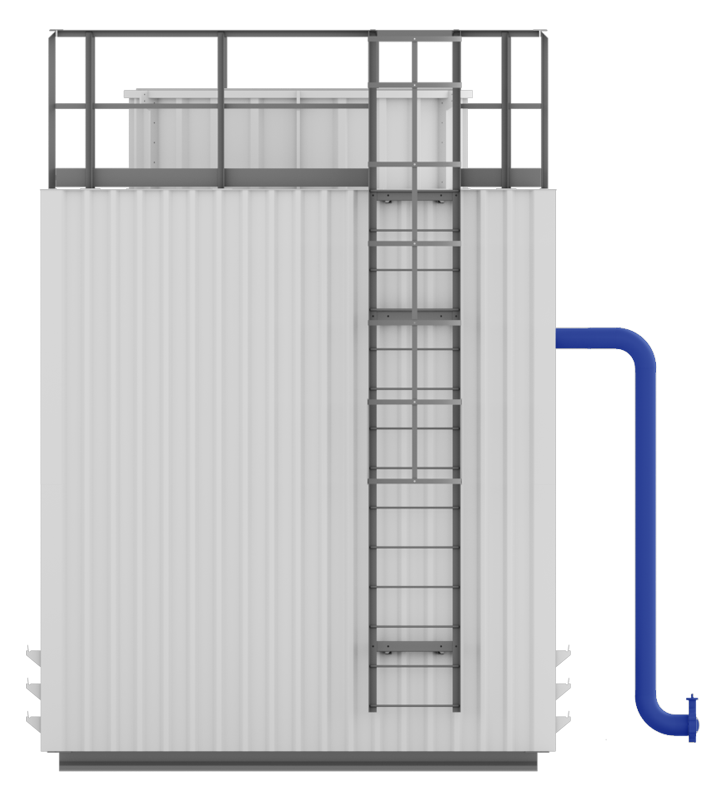

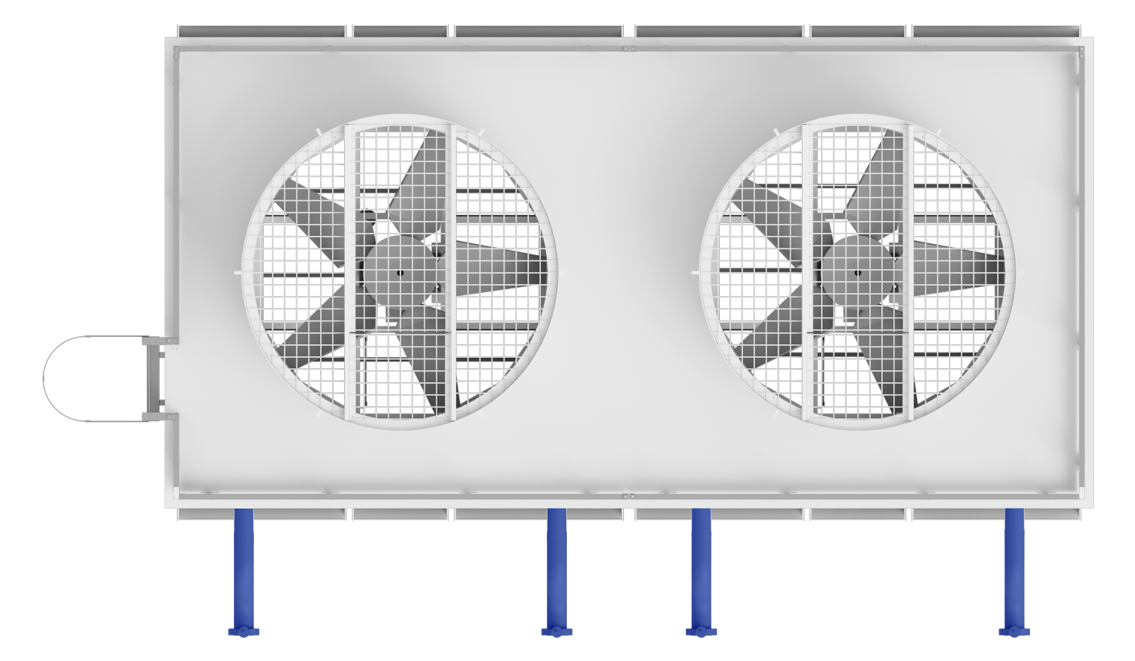

СВГ-14
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

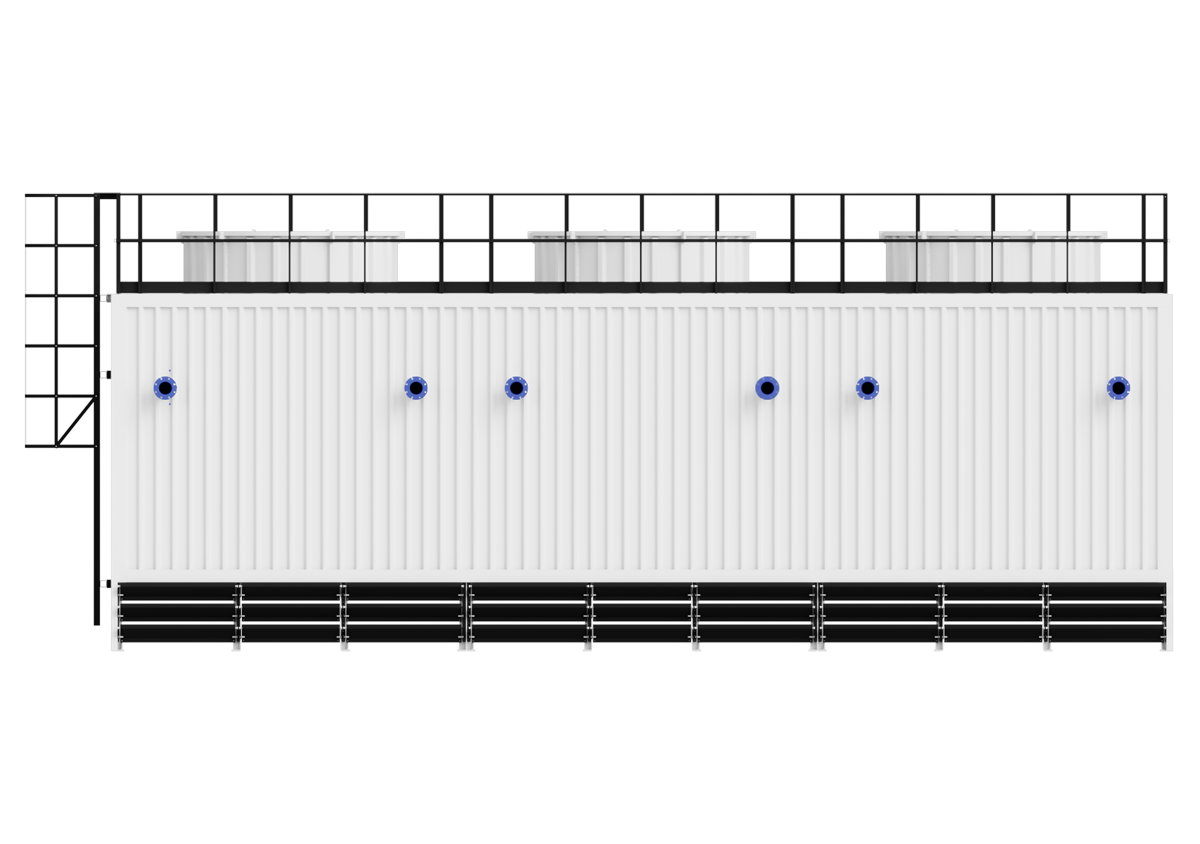

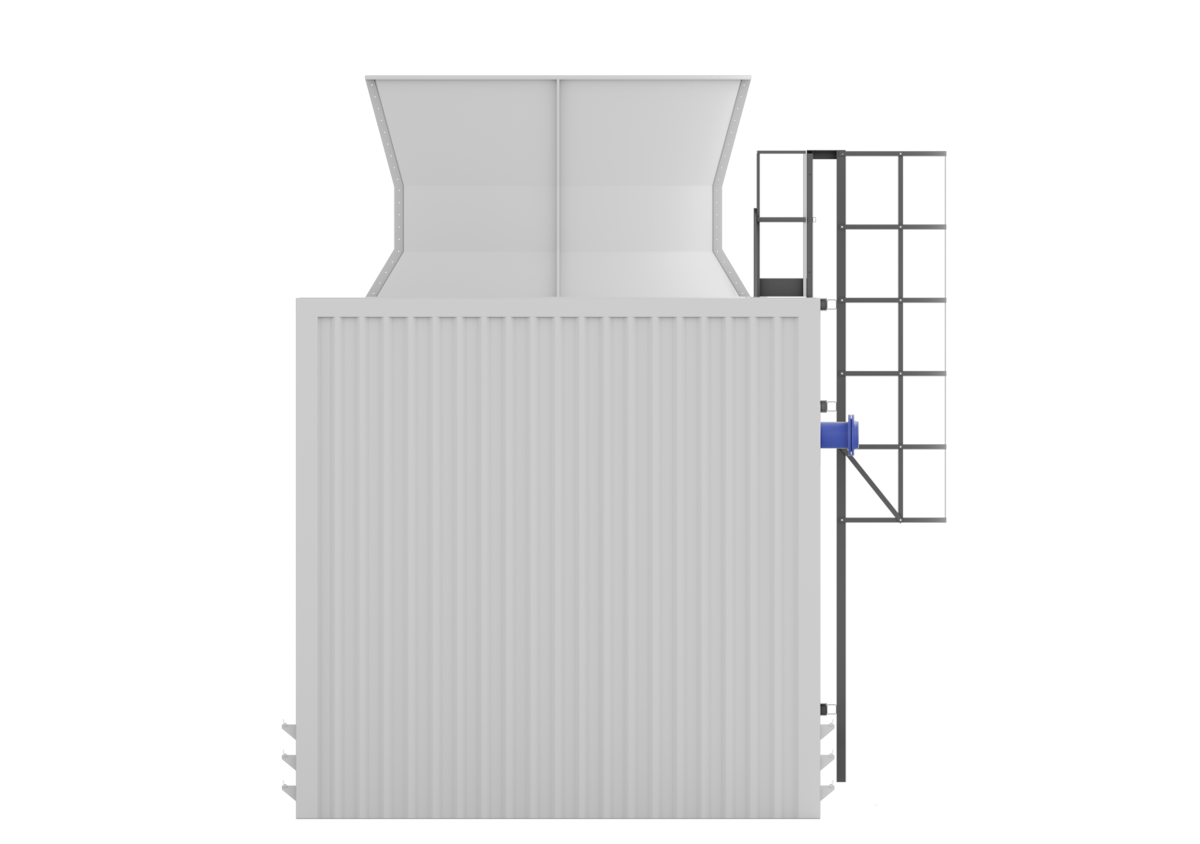

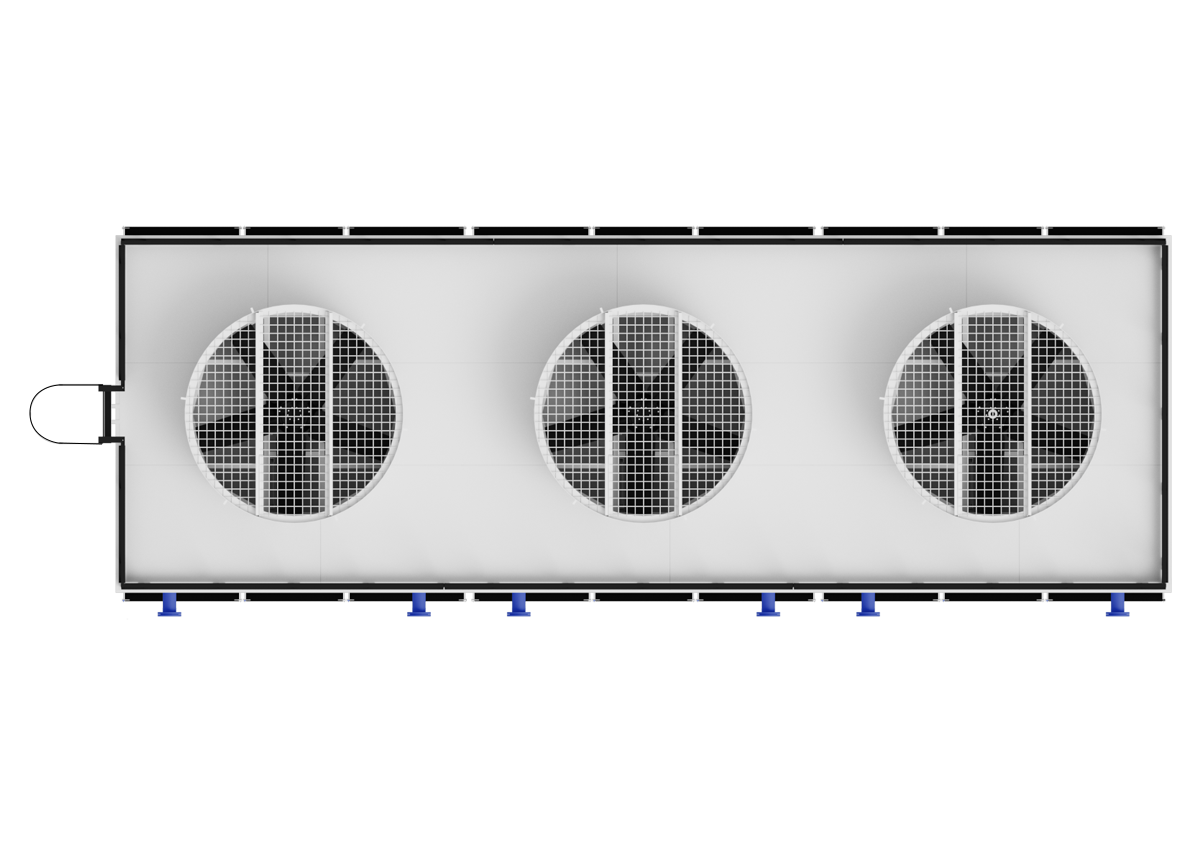

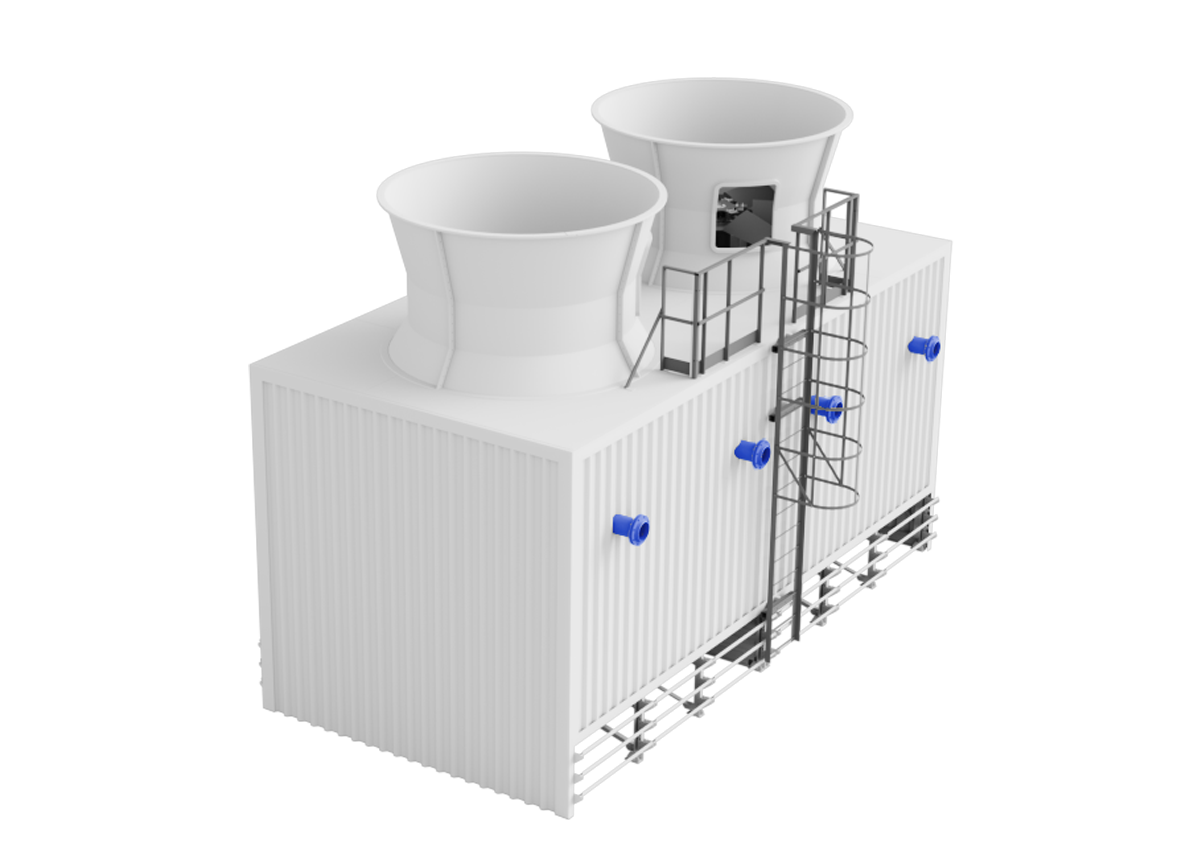

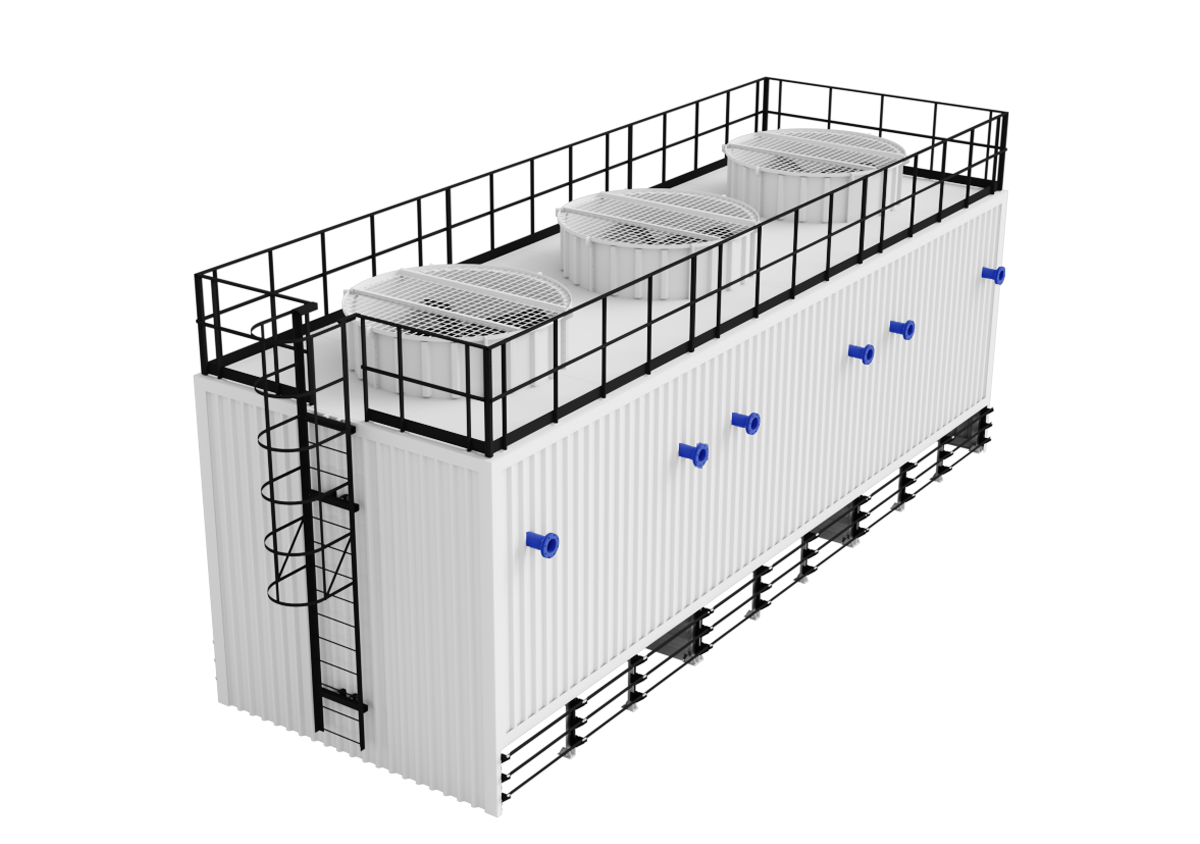

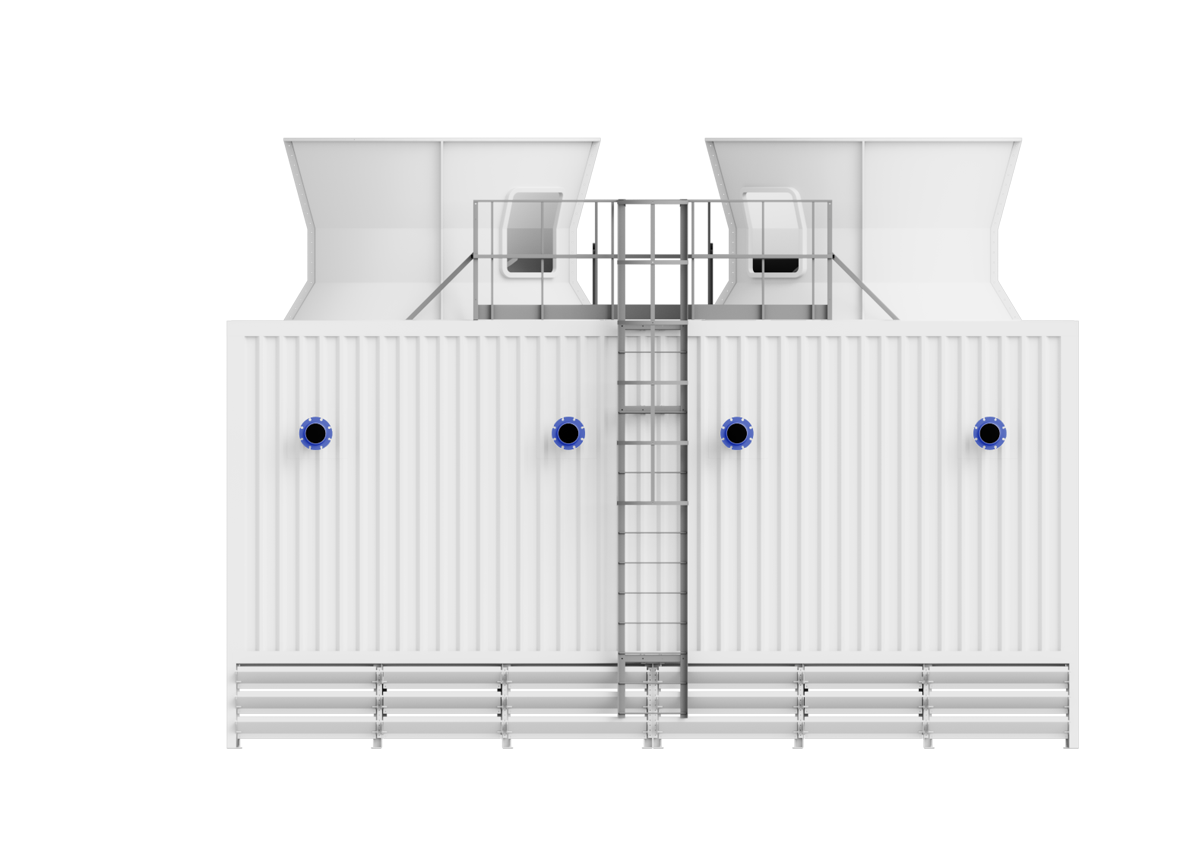

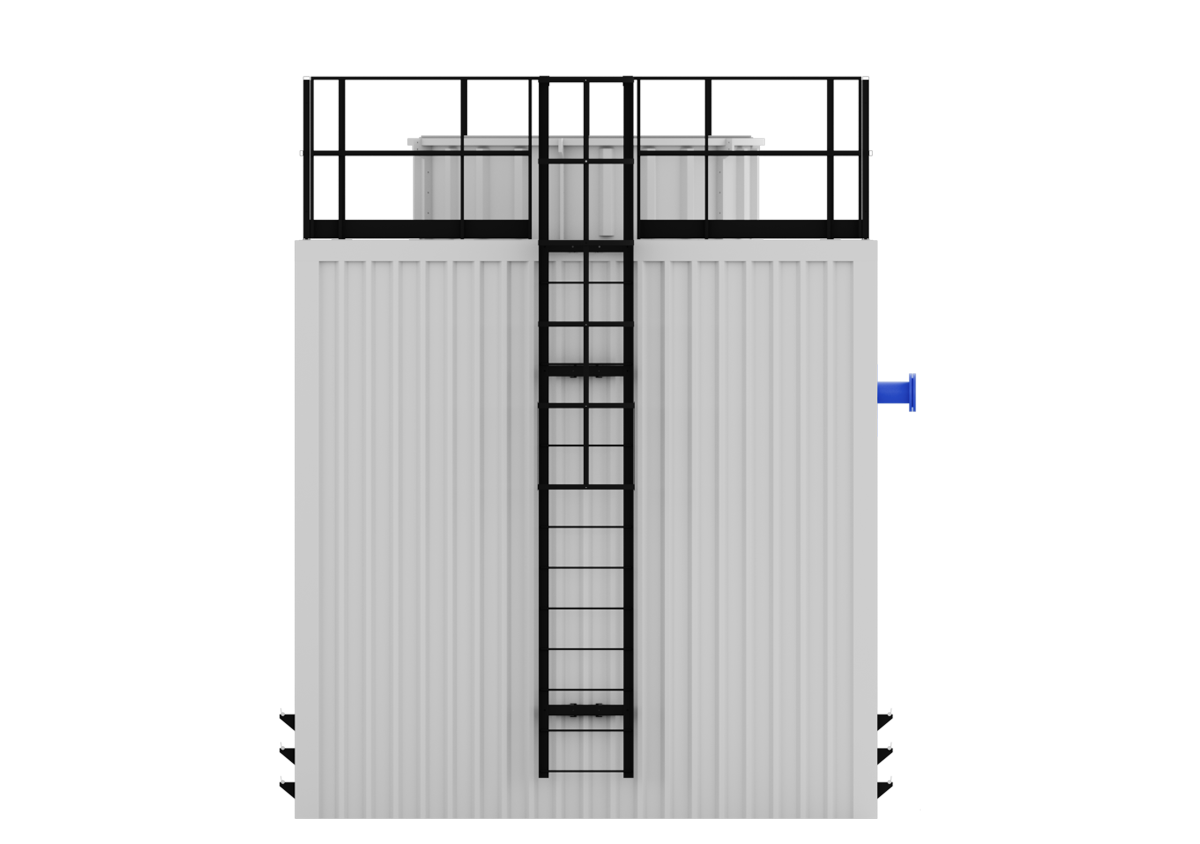

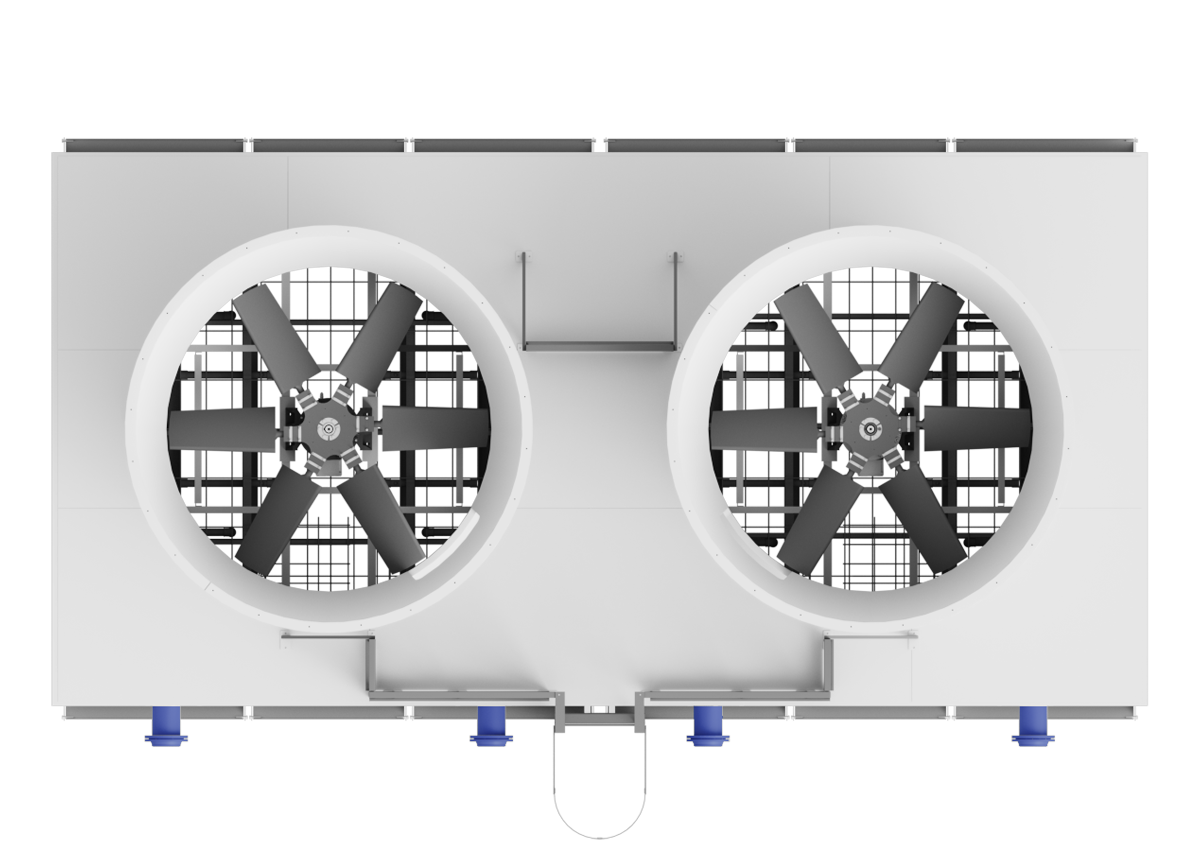

СВГ-18
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

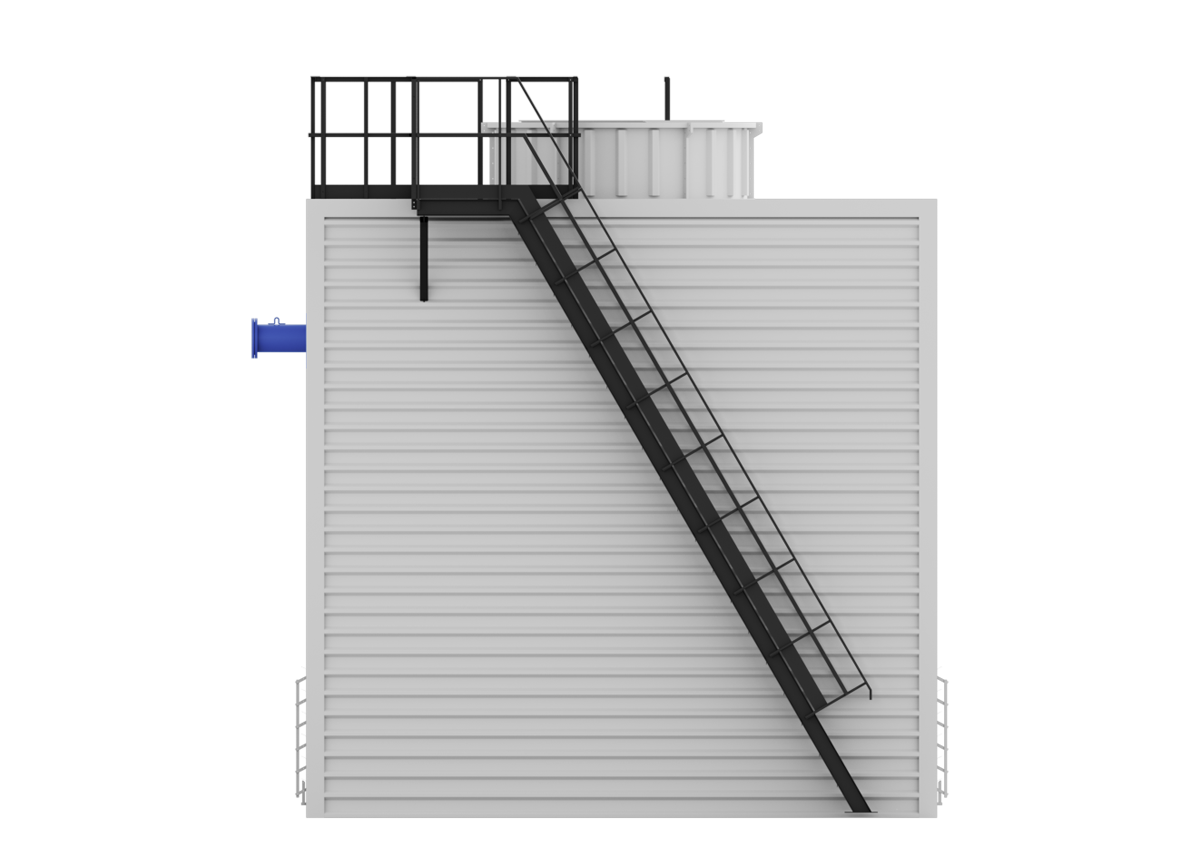

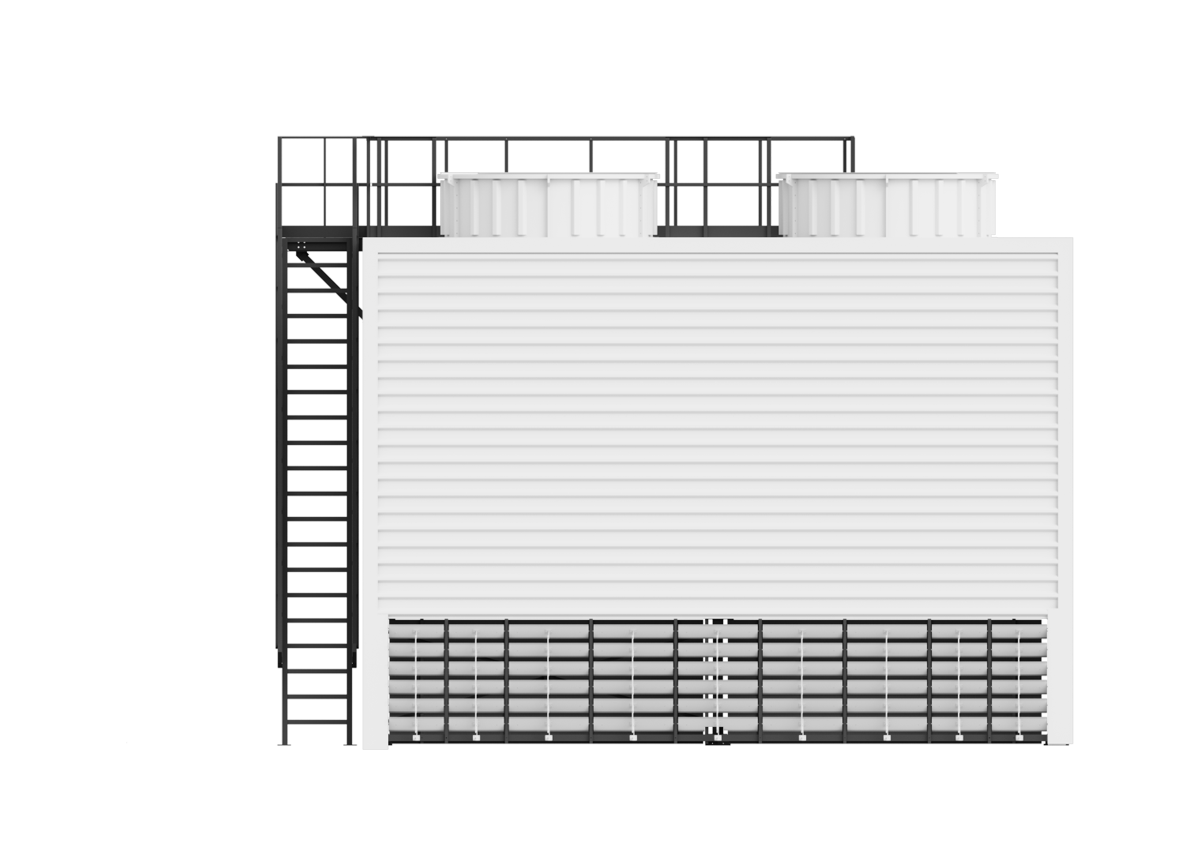

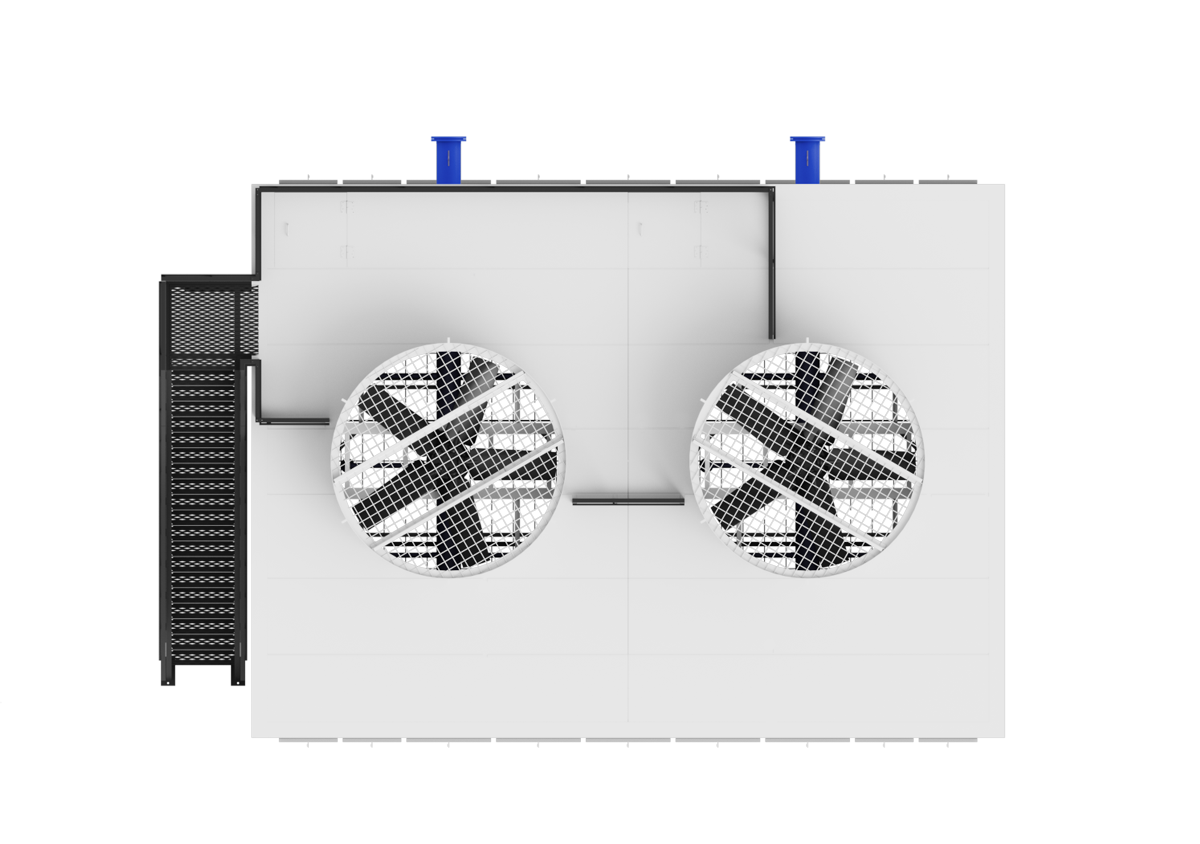

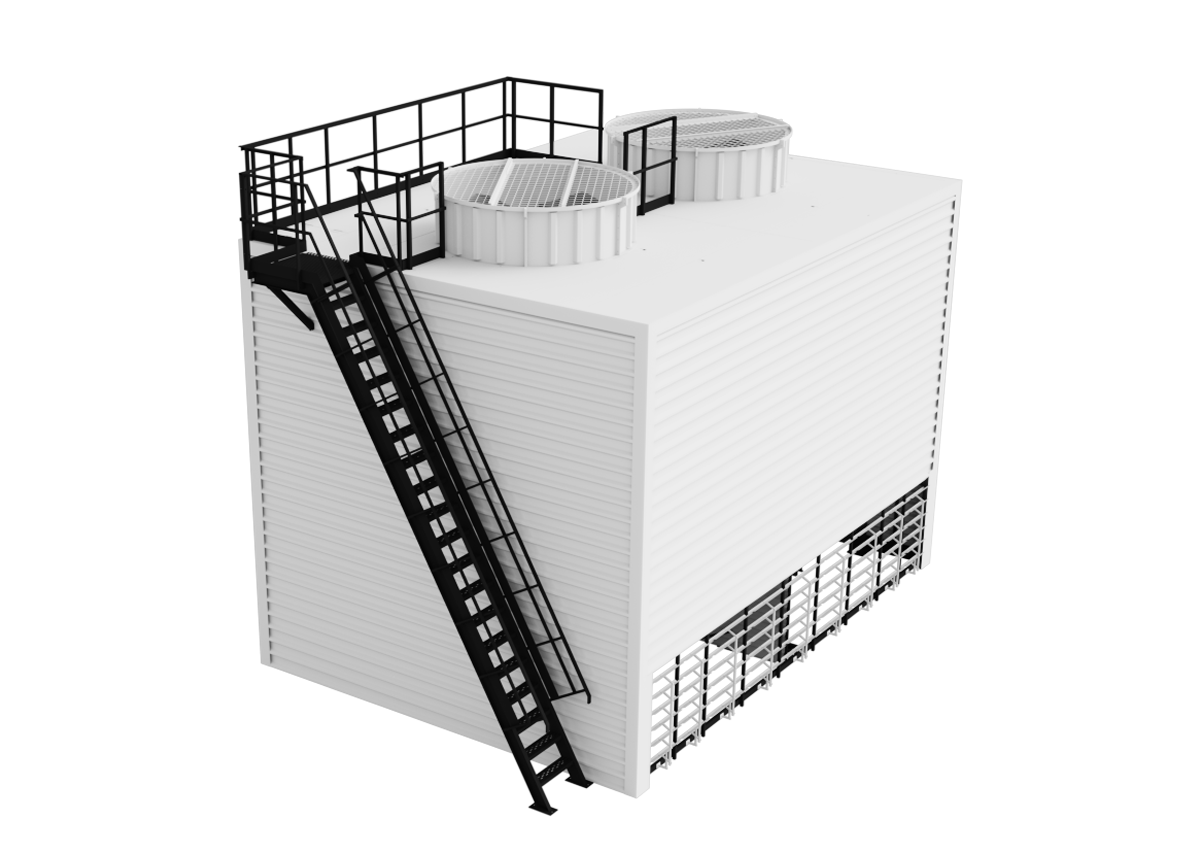

СВГ-24
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

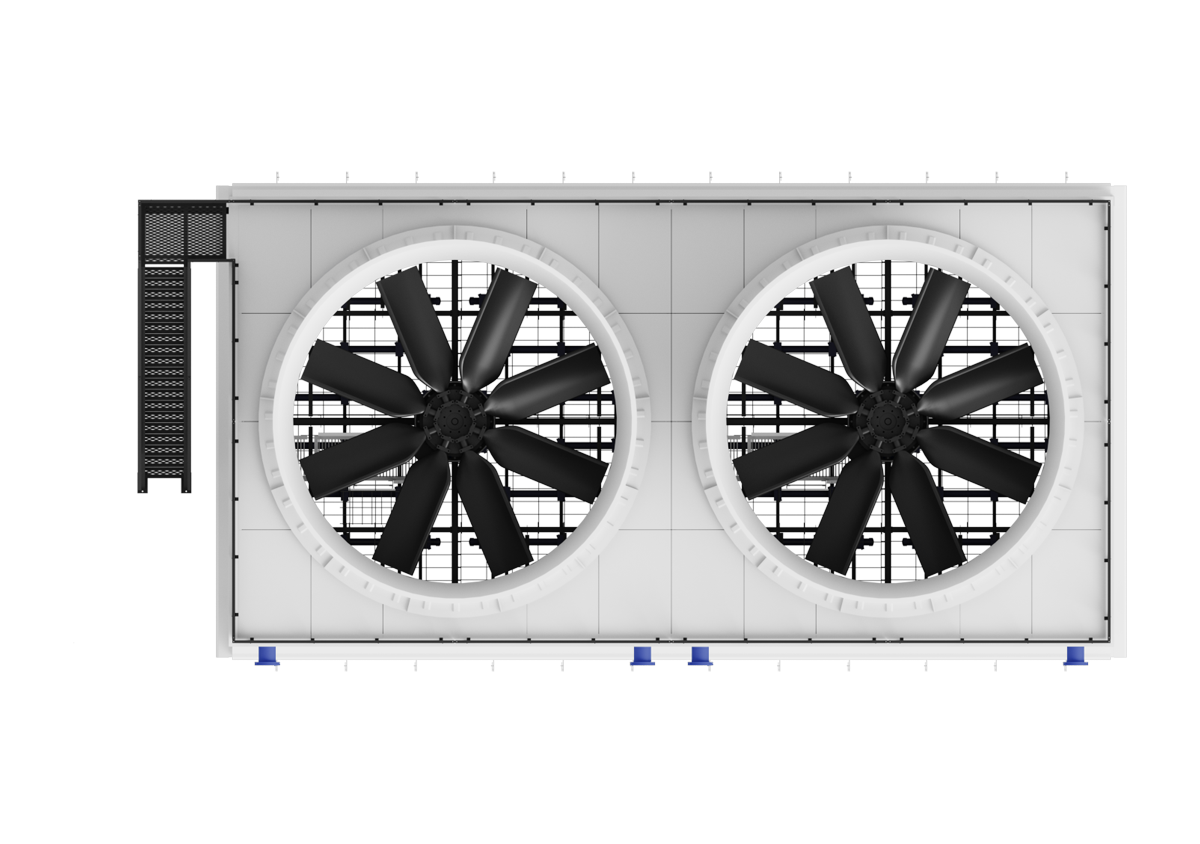

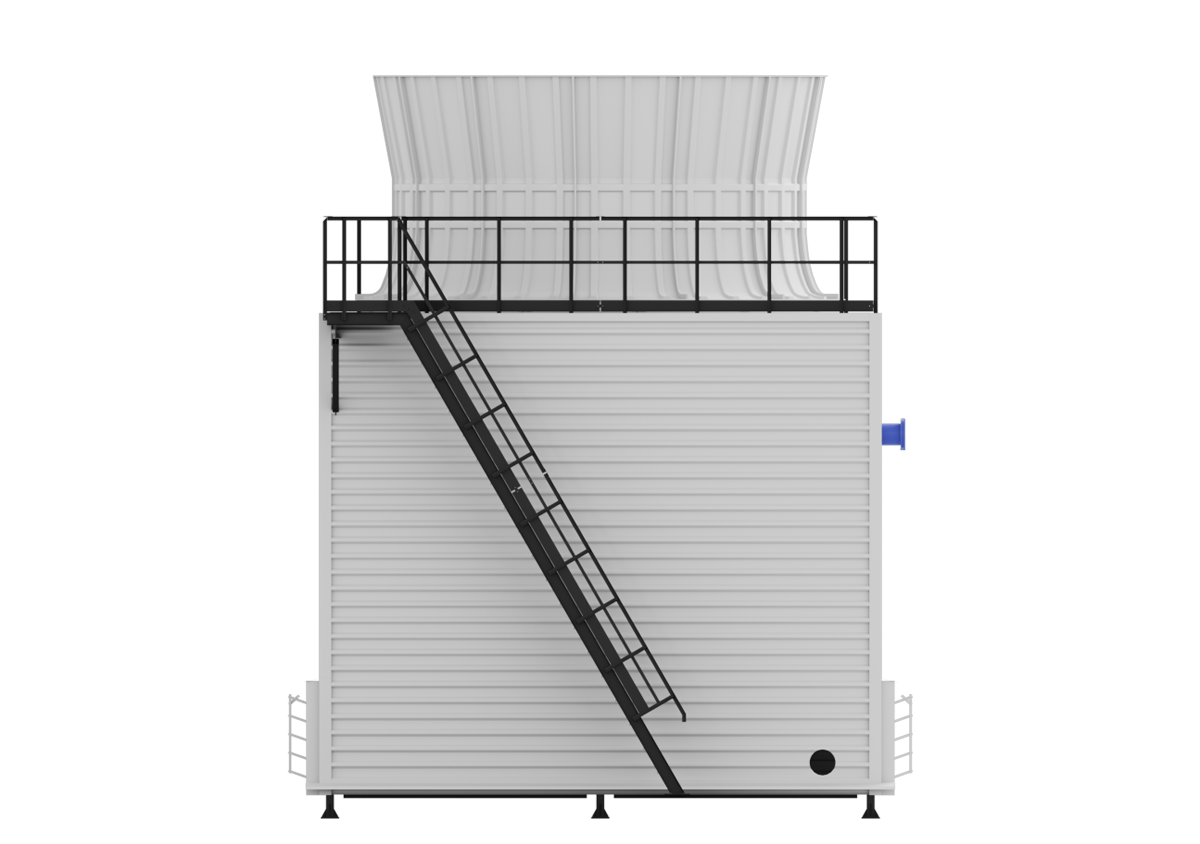

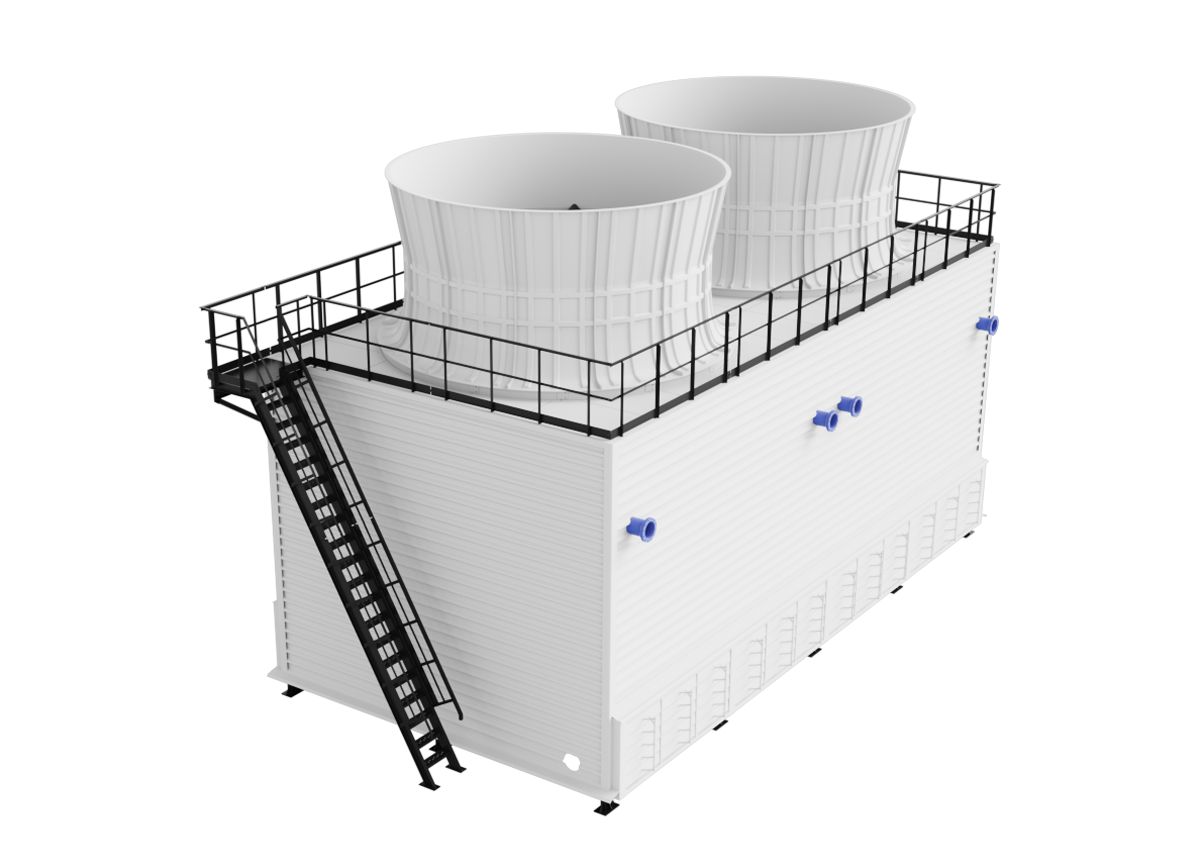

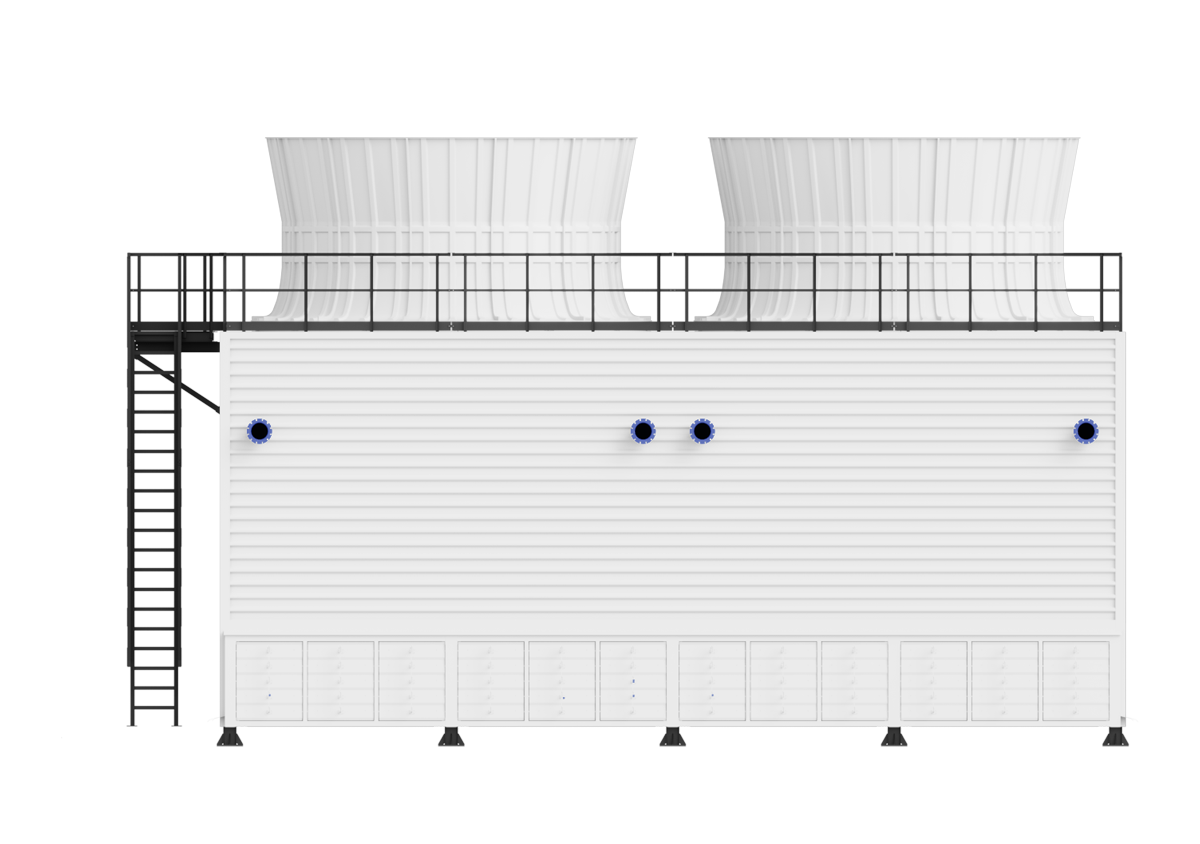

СВГ-45
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

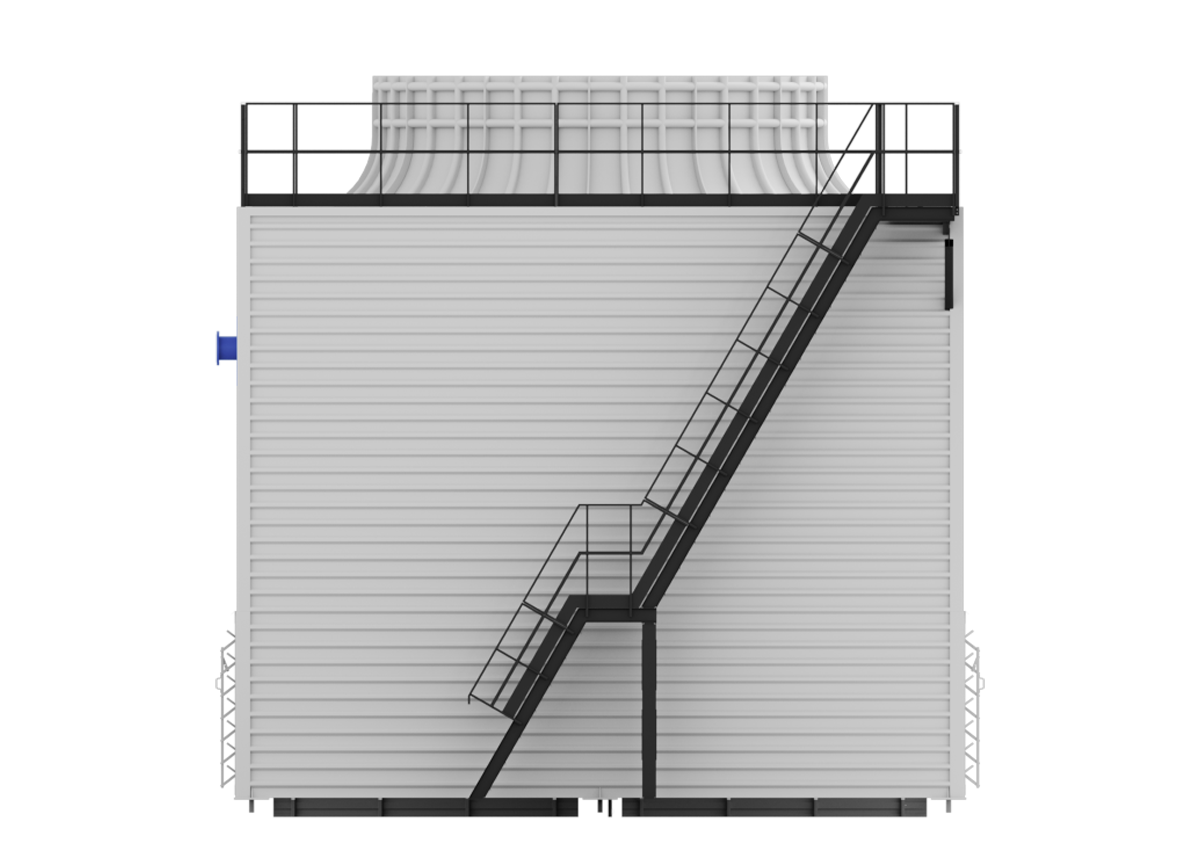

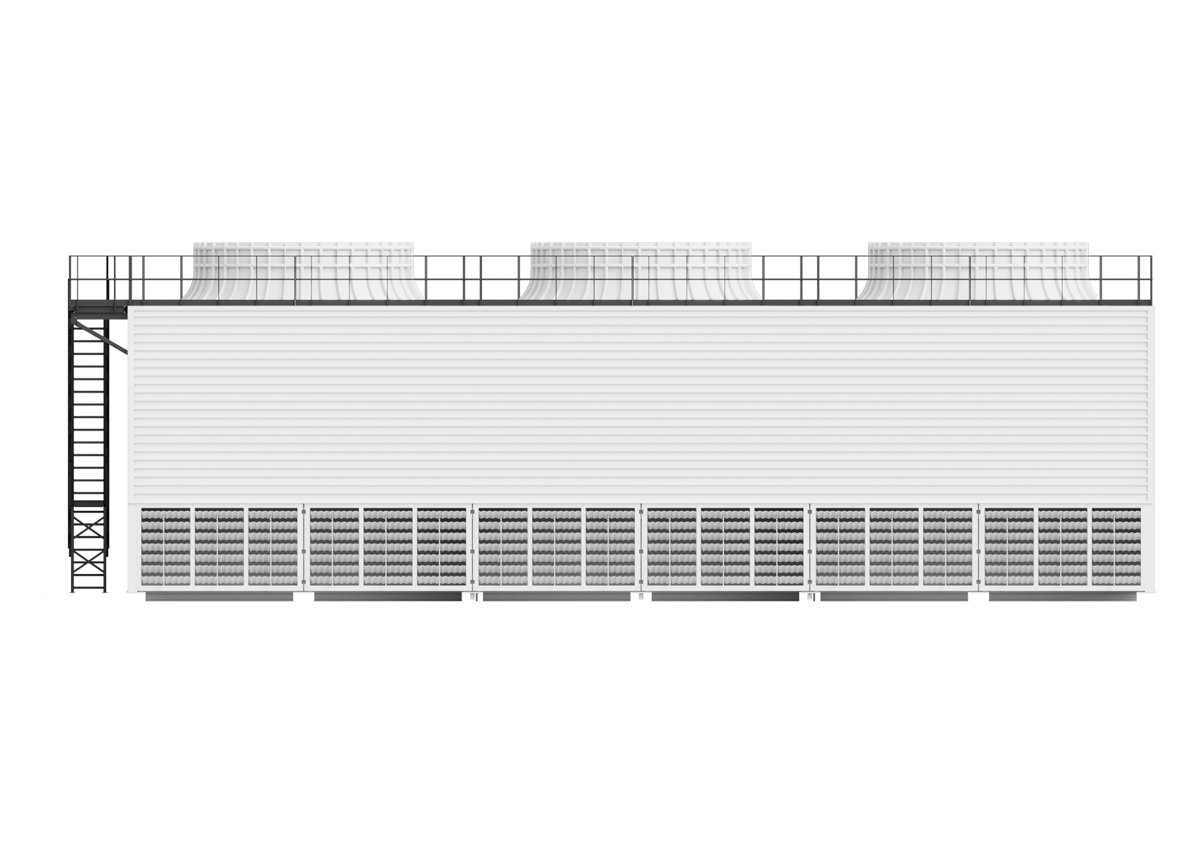

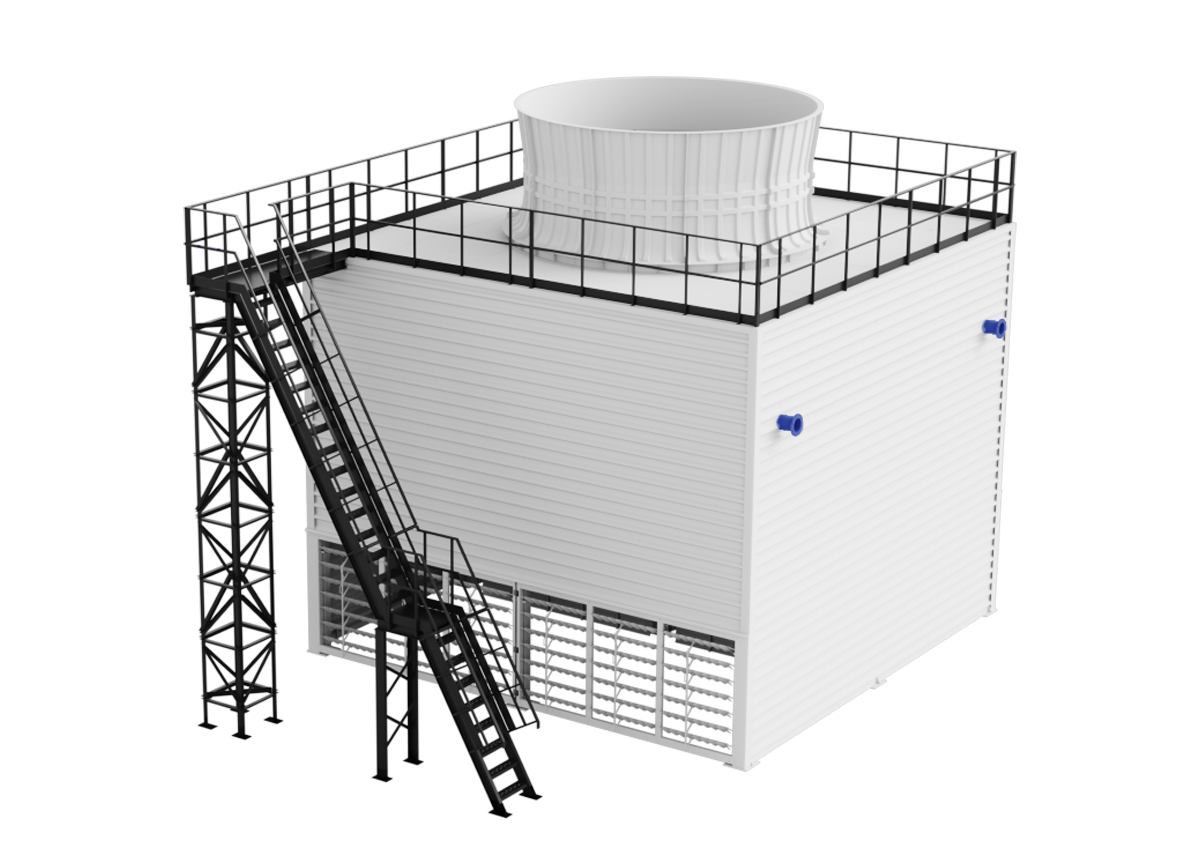

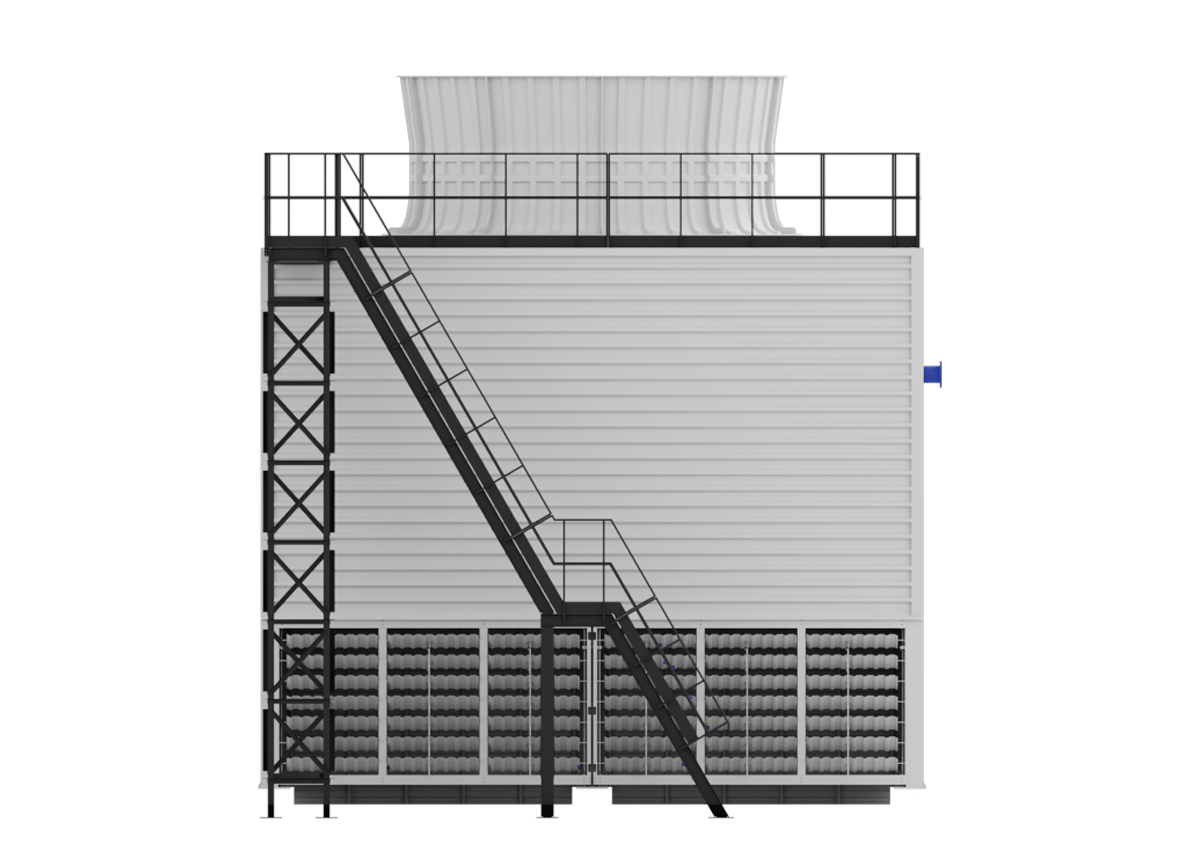

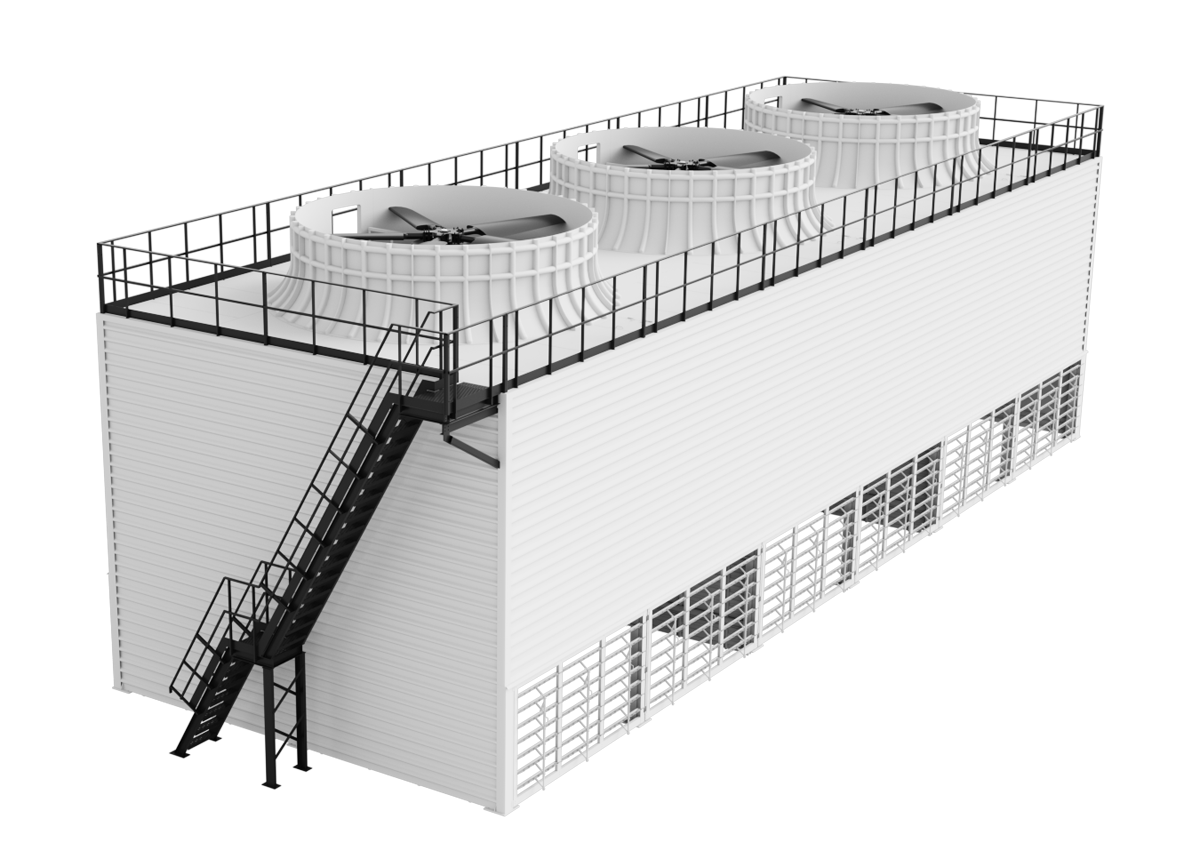

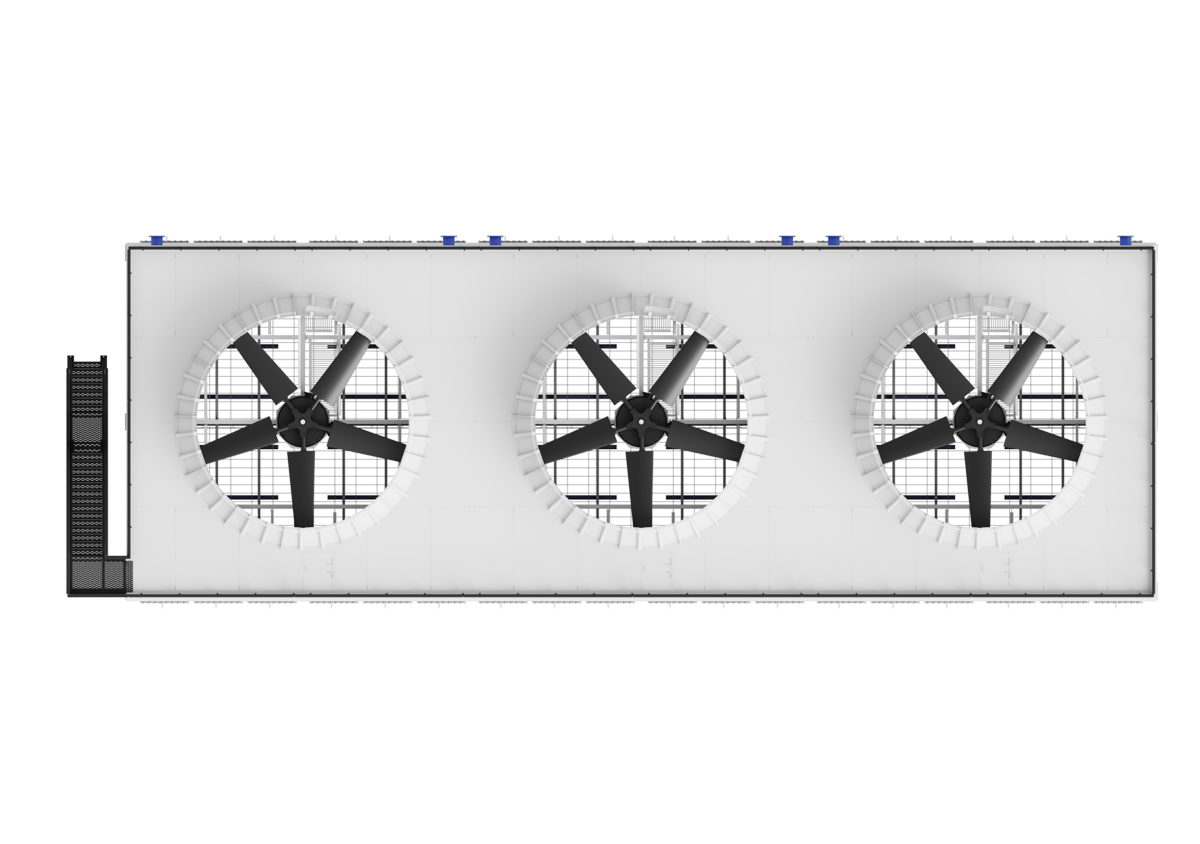

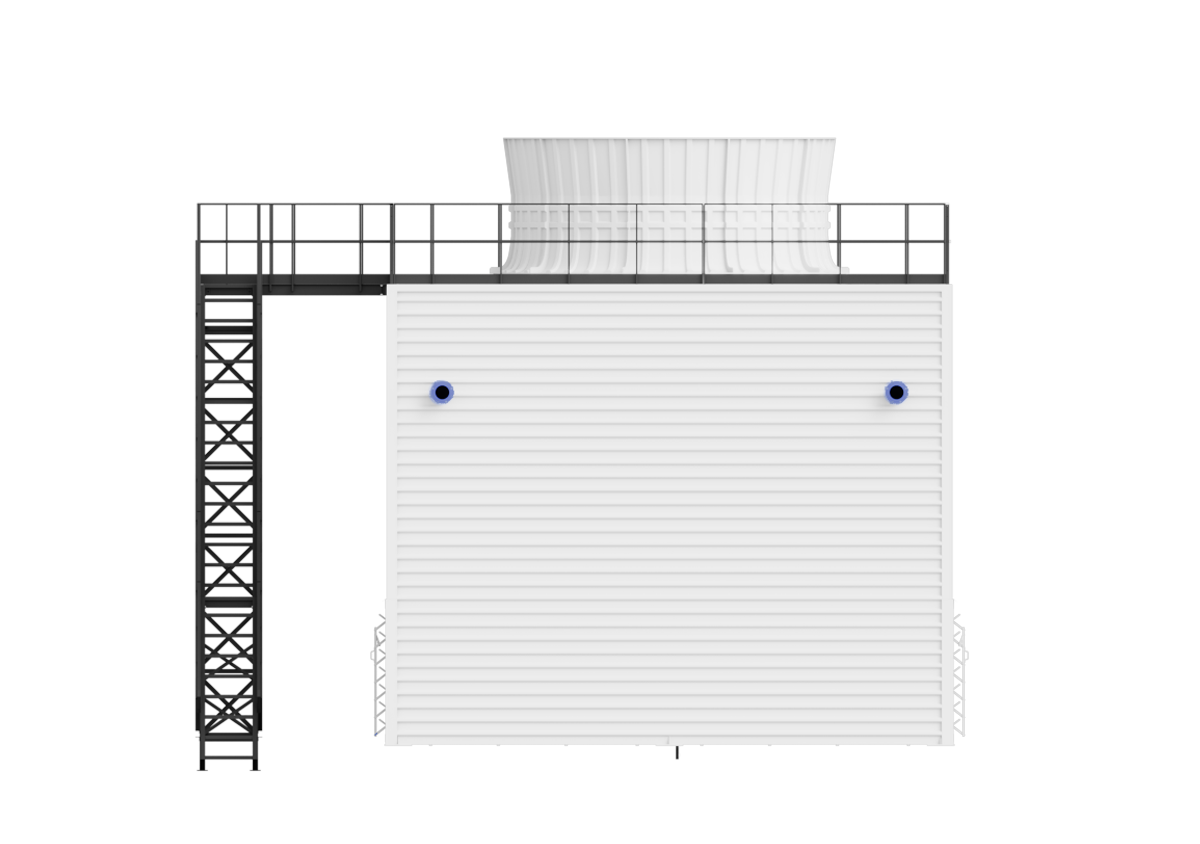

СВГ-64
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

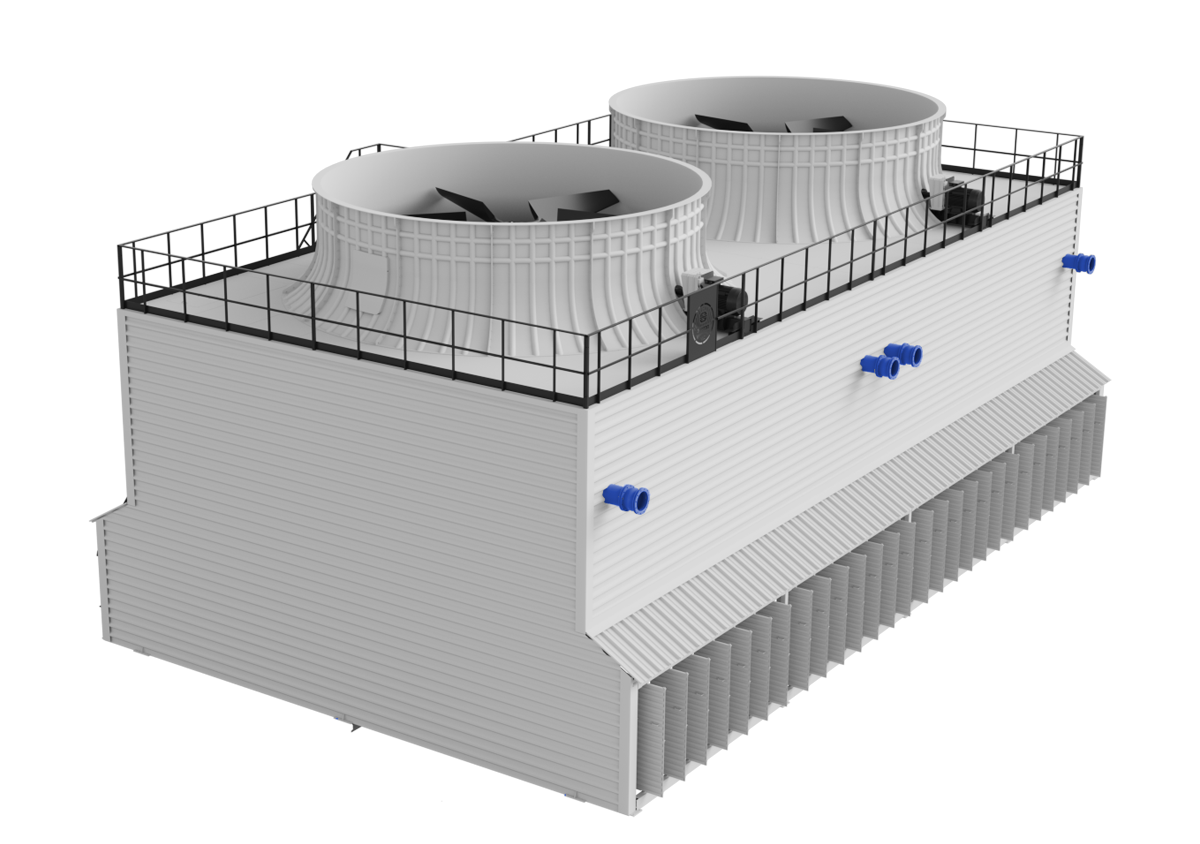

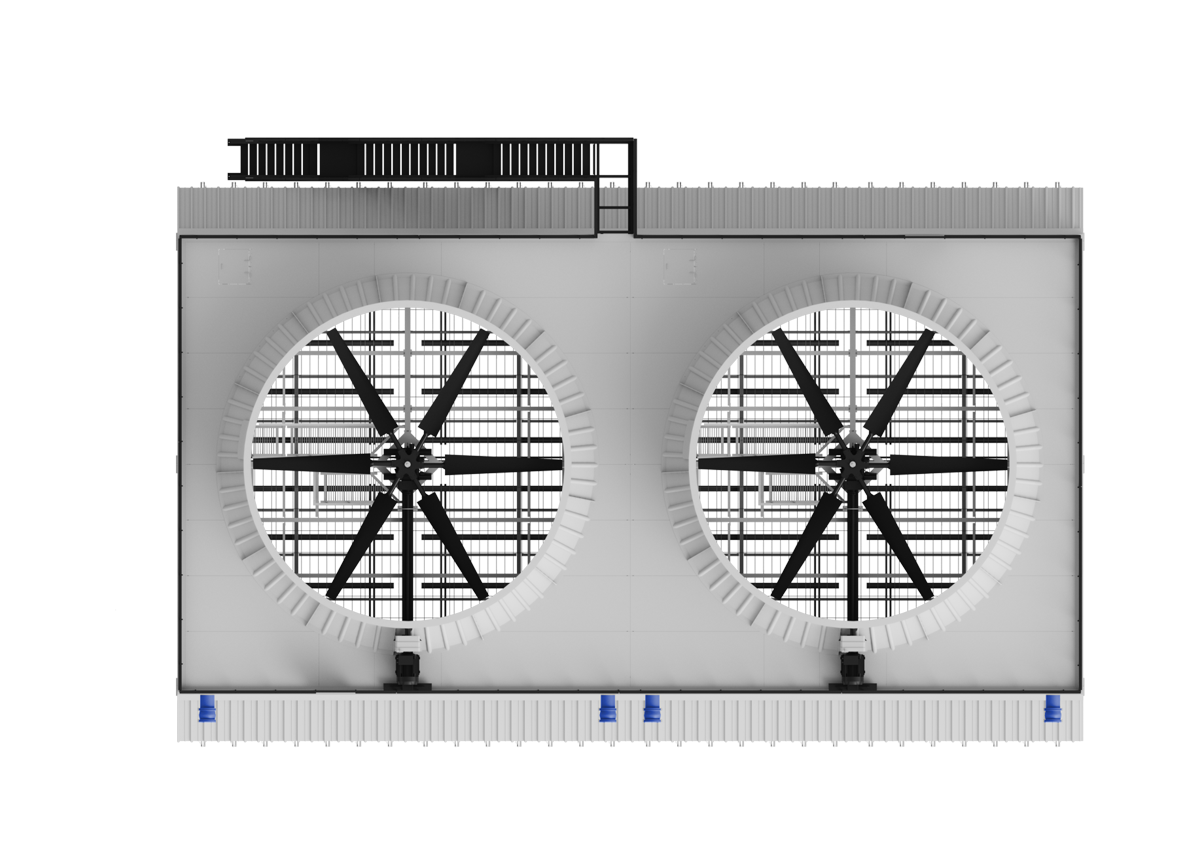

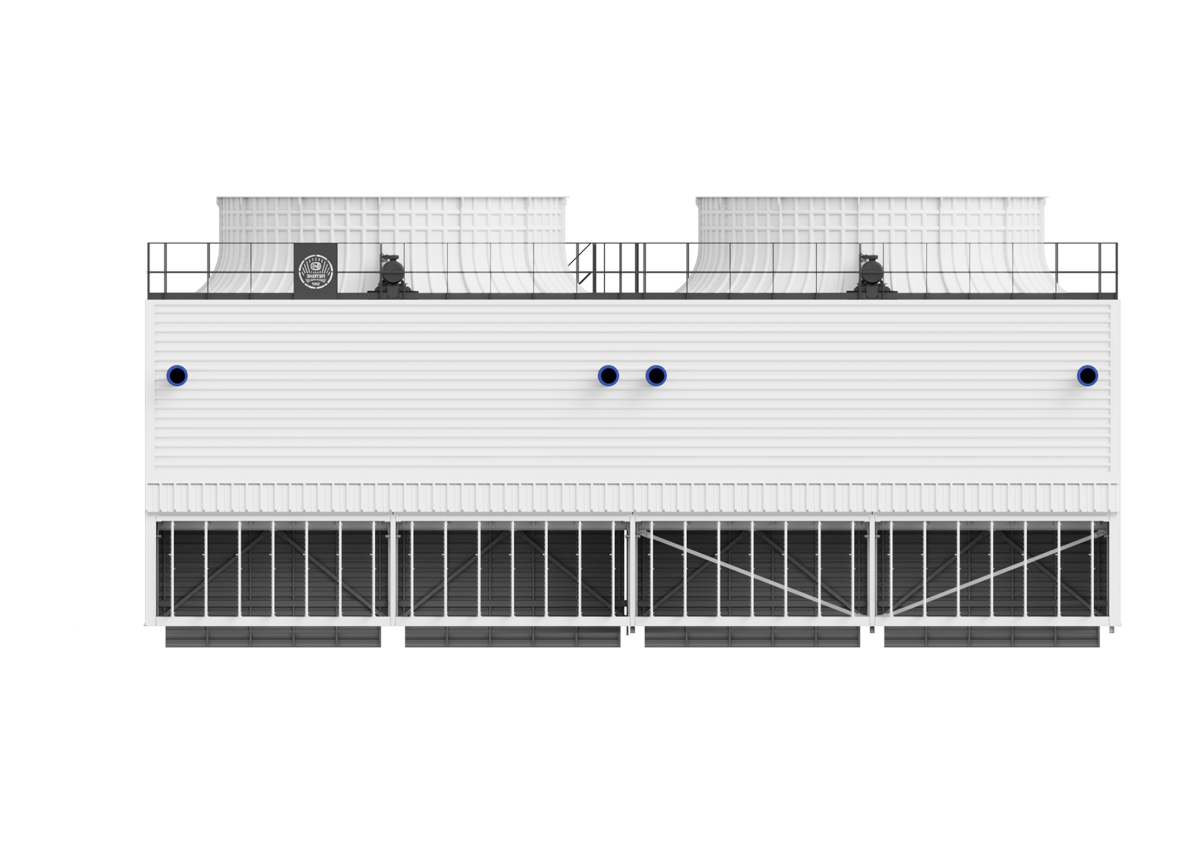

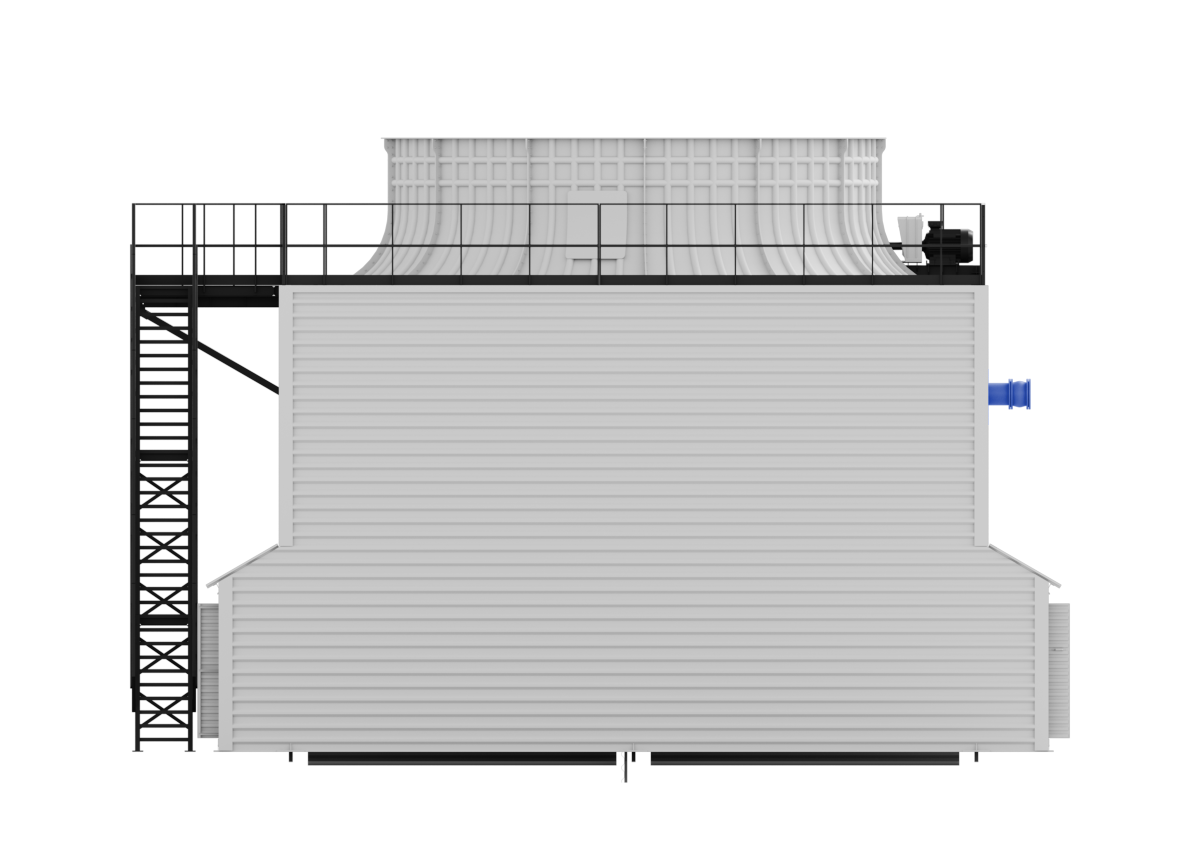

СВГ-100
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

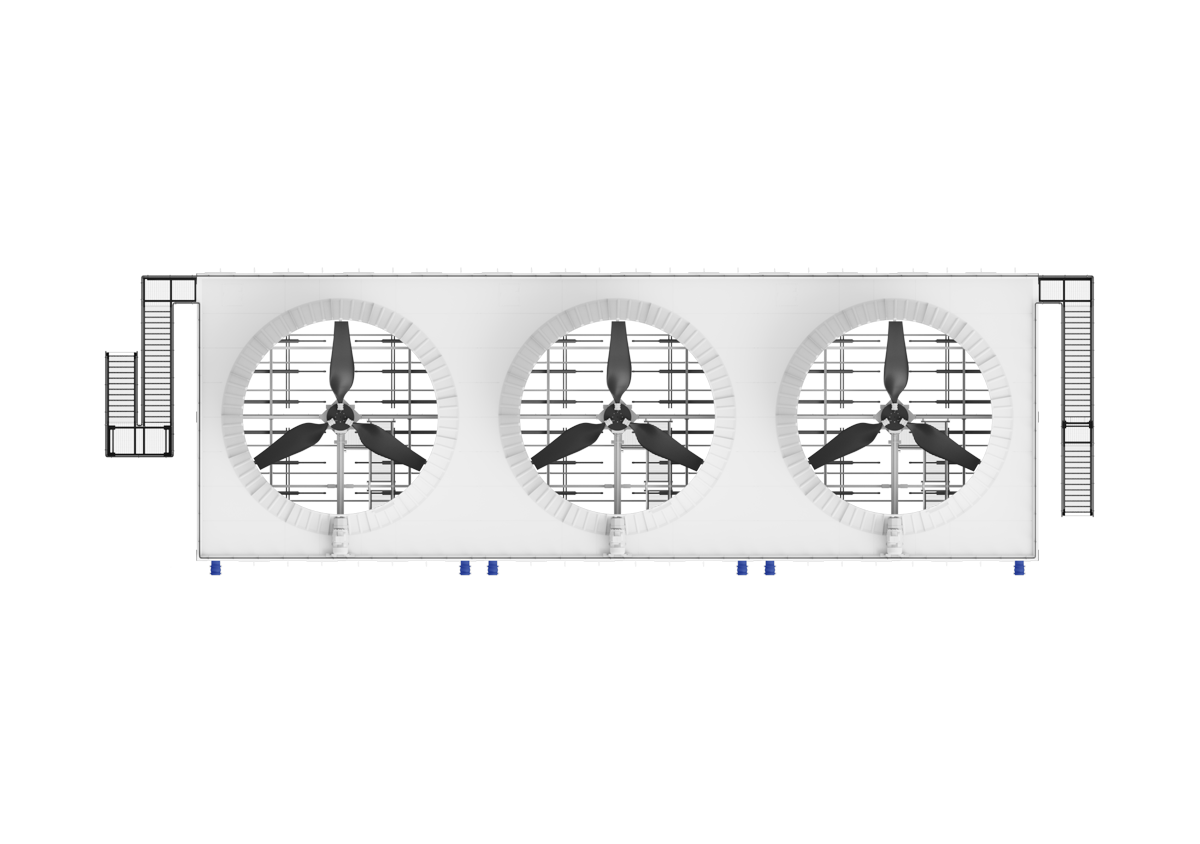

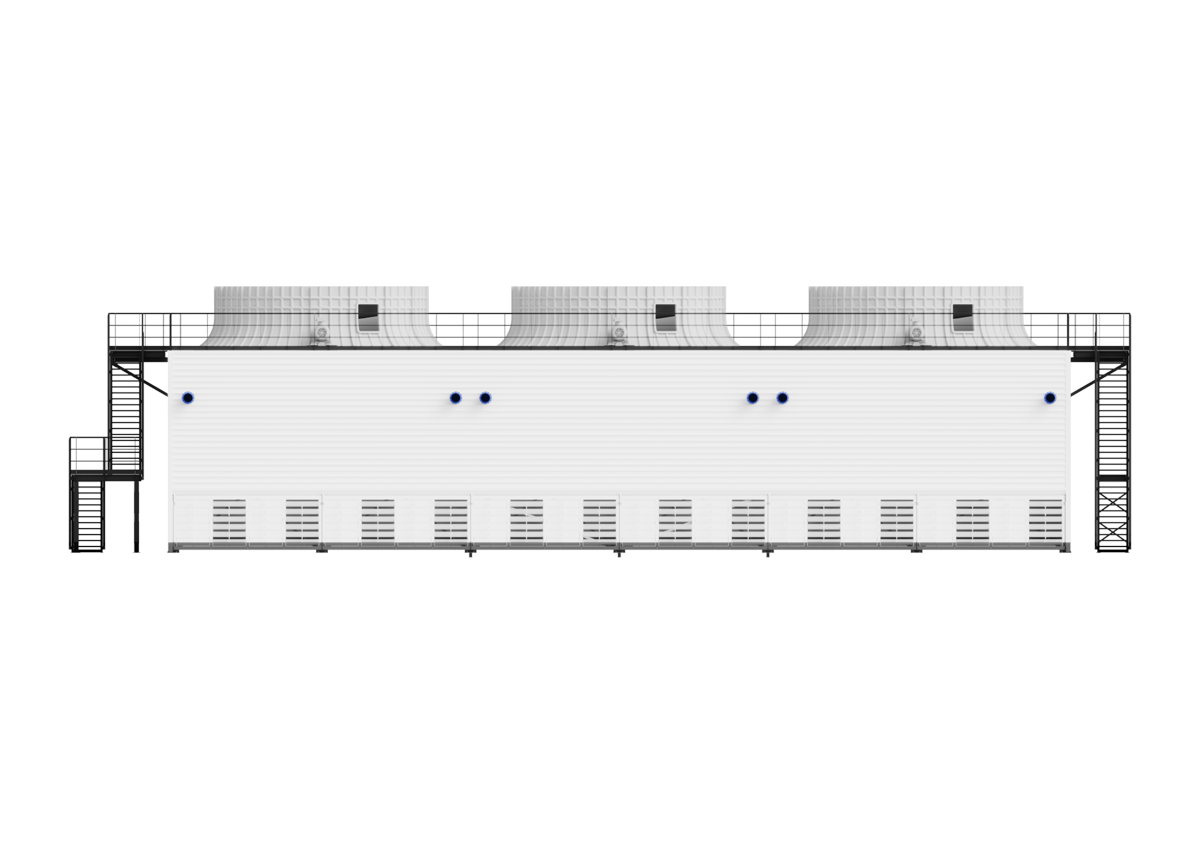

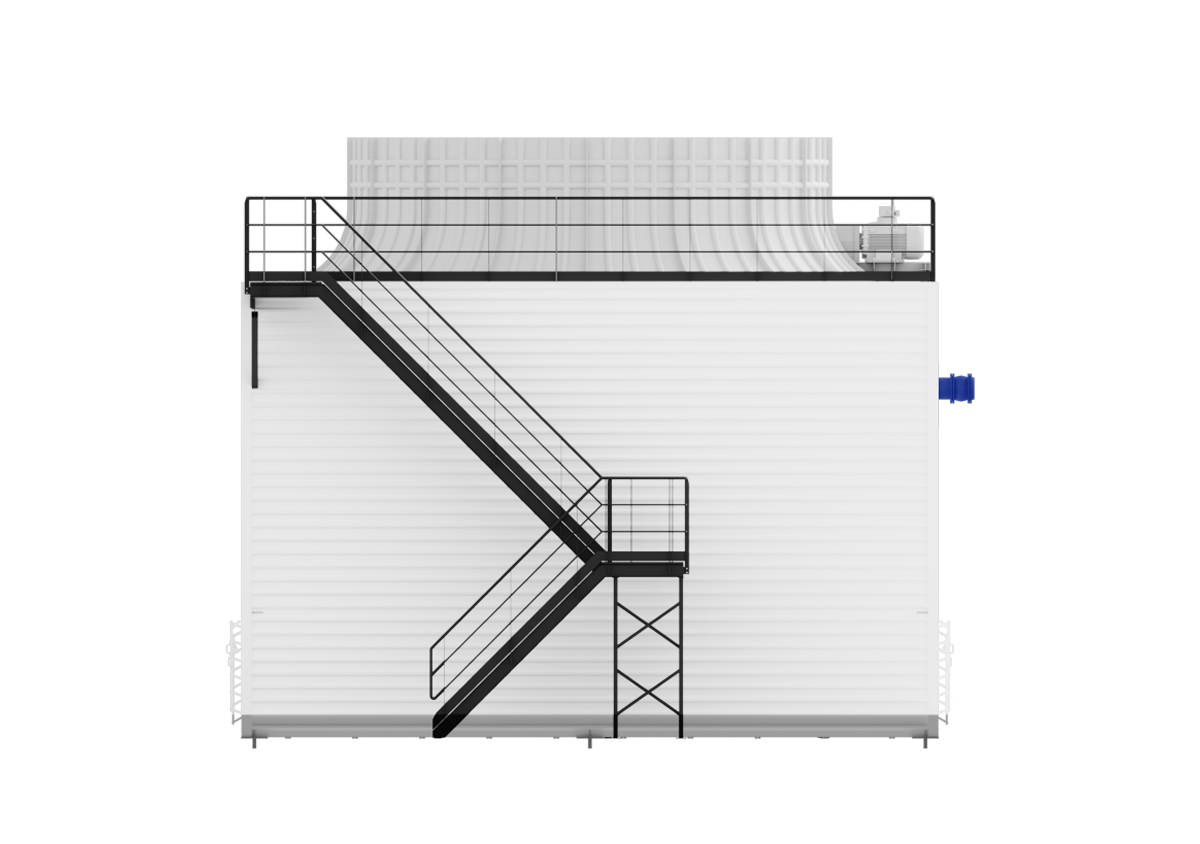

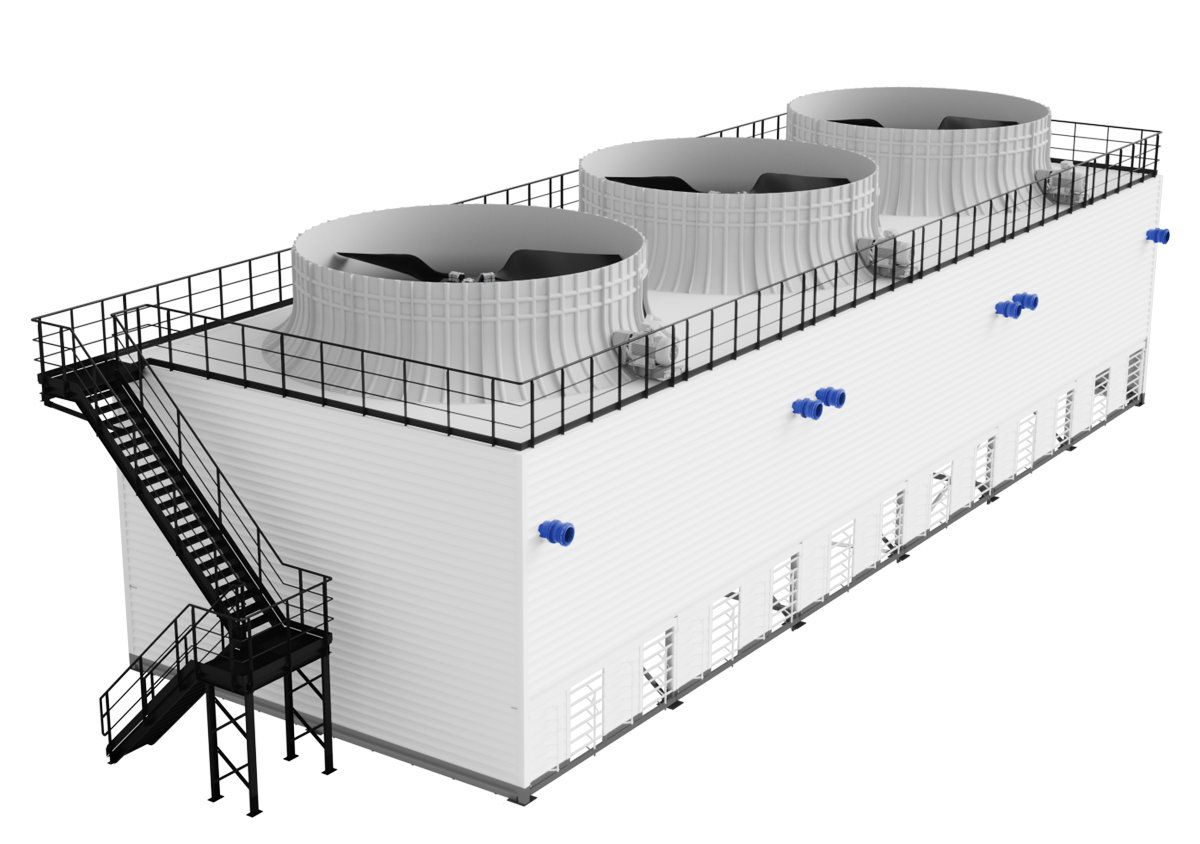

СВГ-120
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

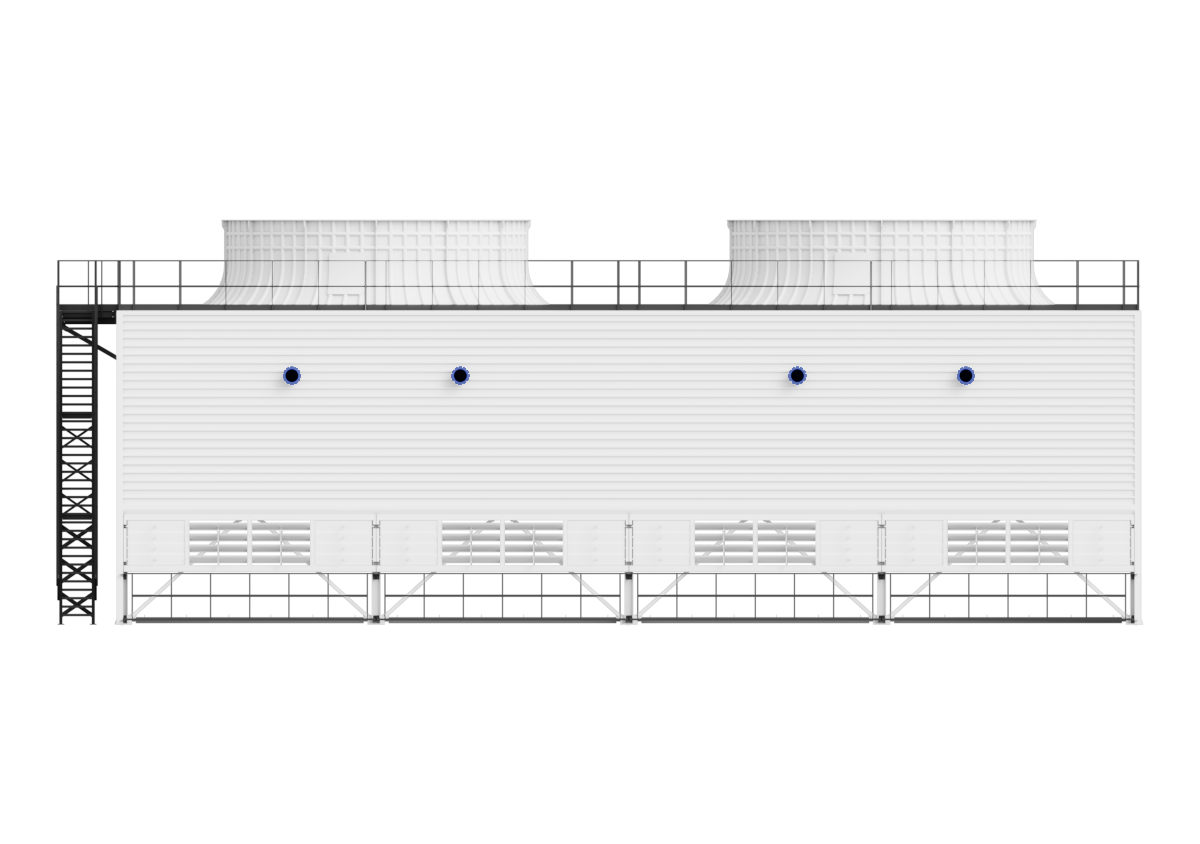

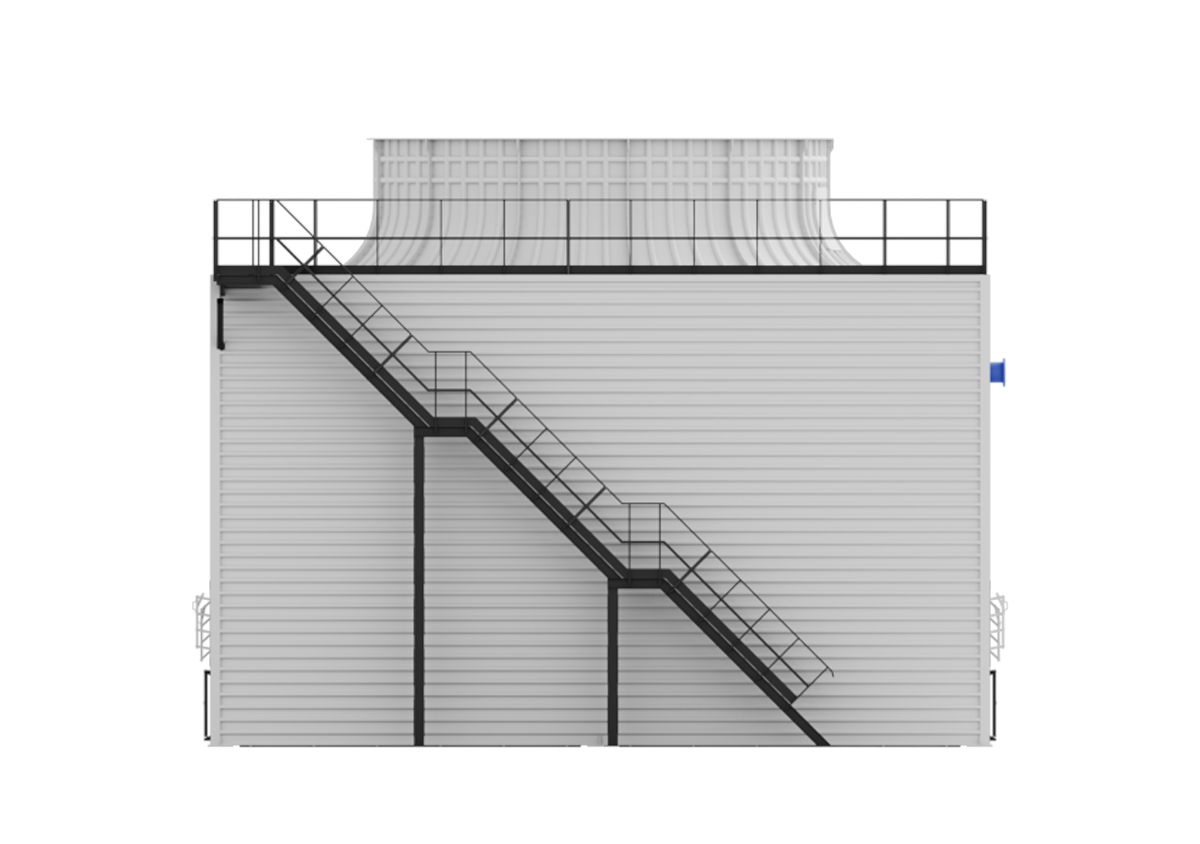

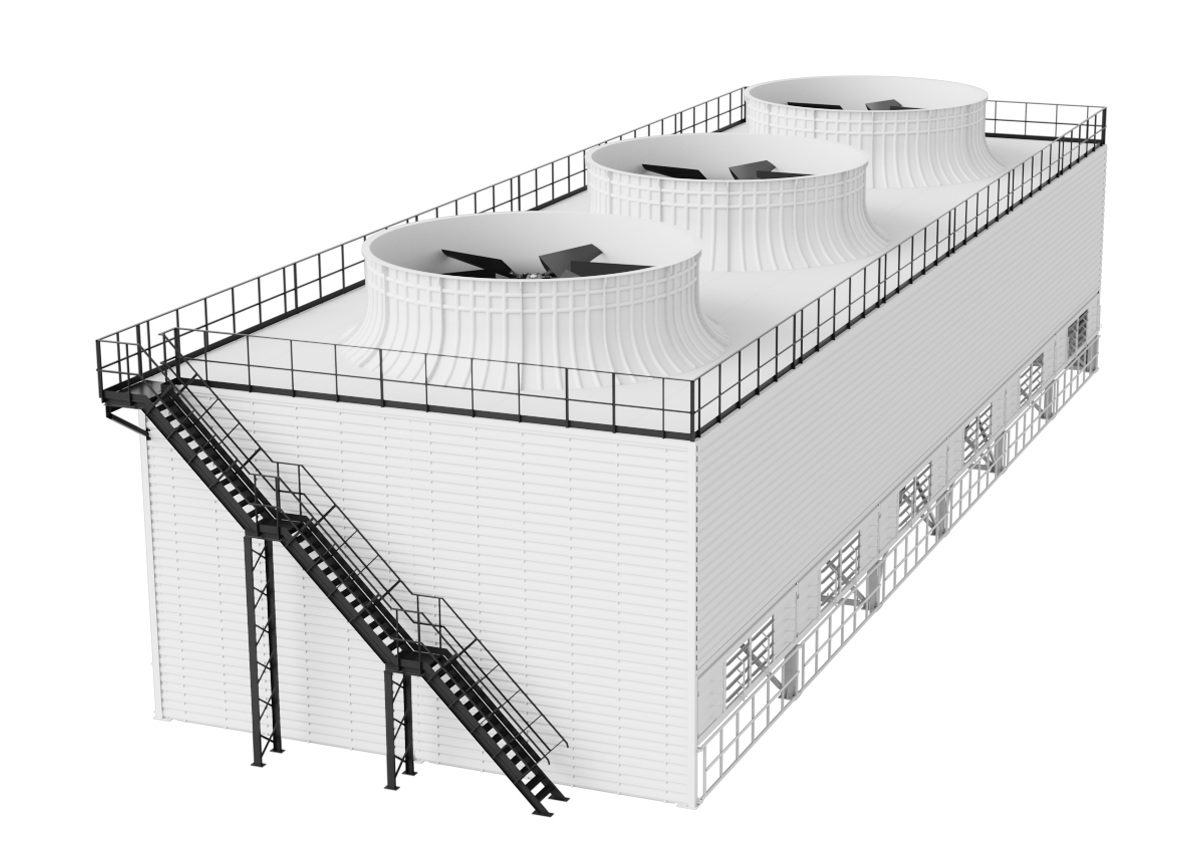

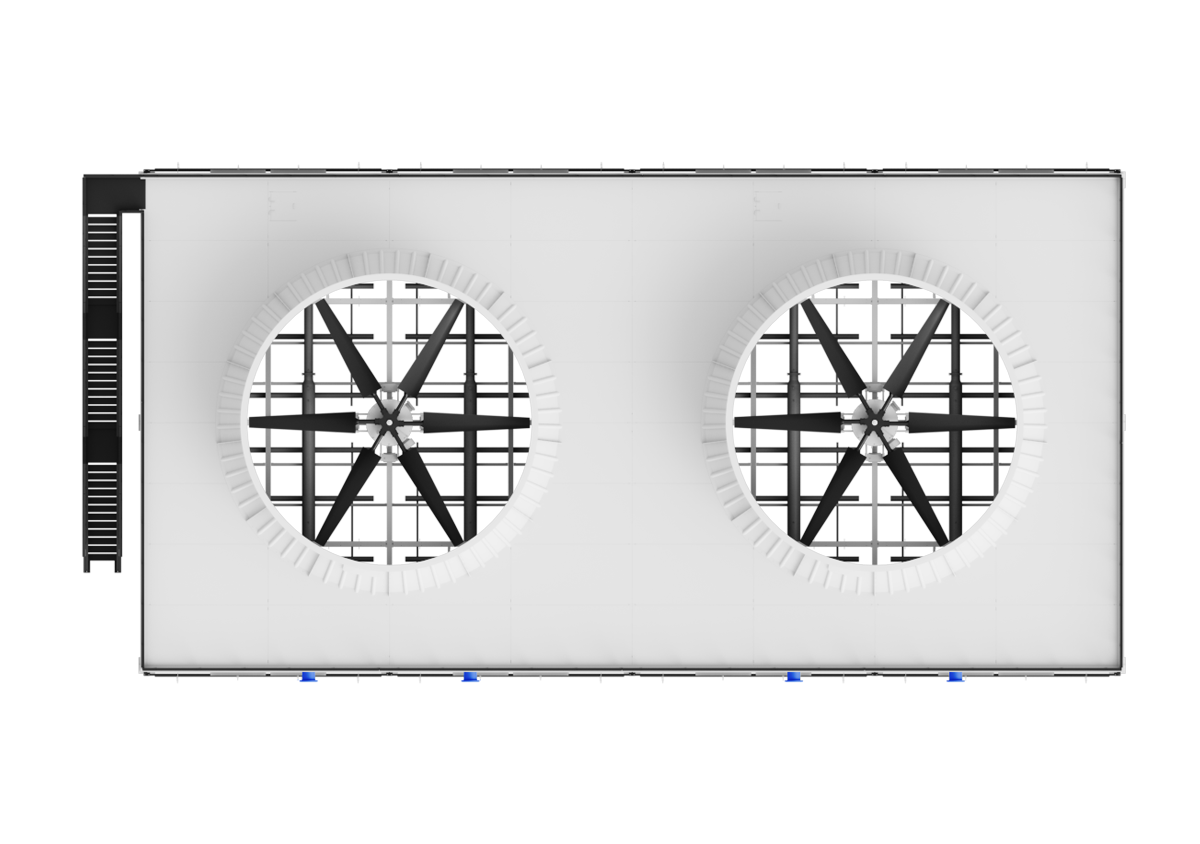

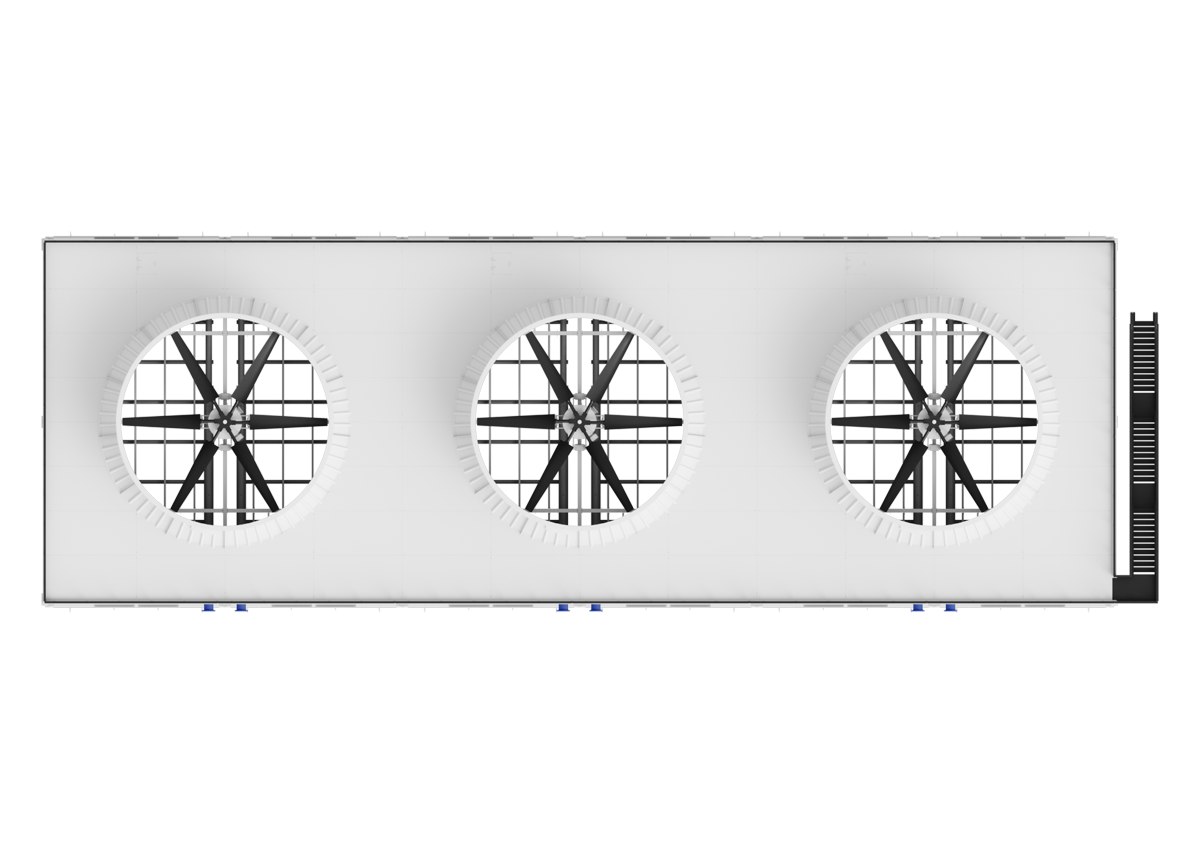

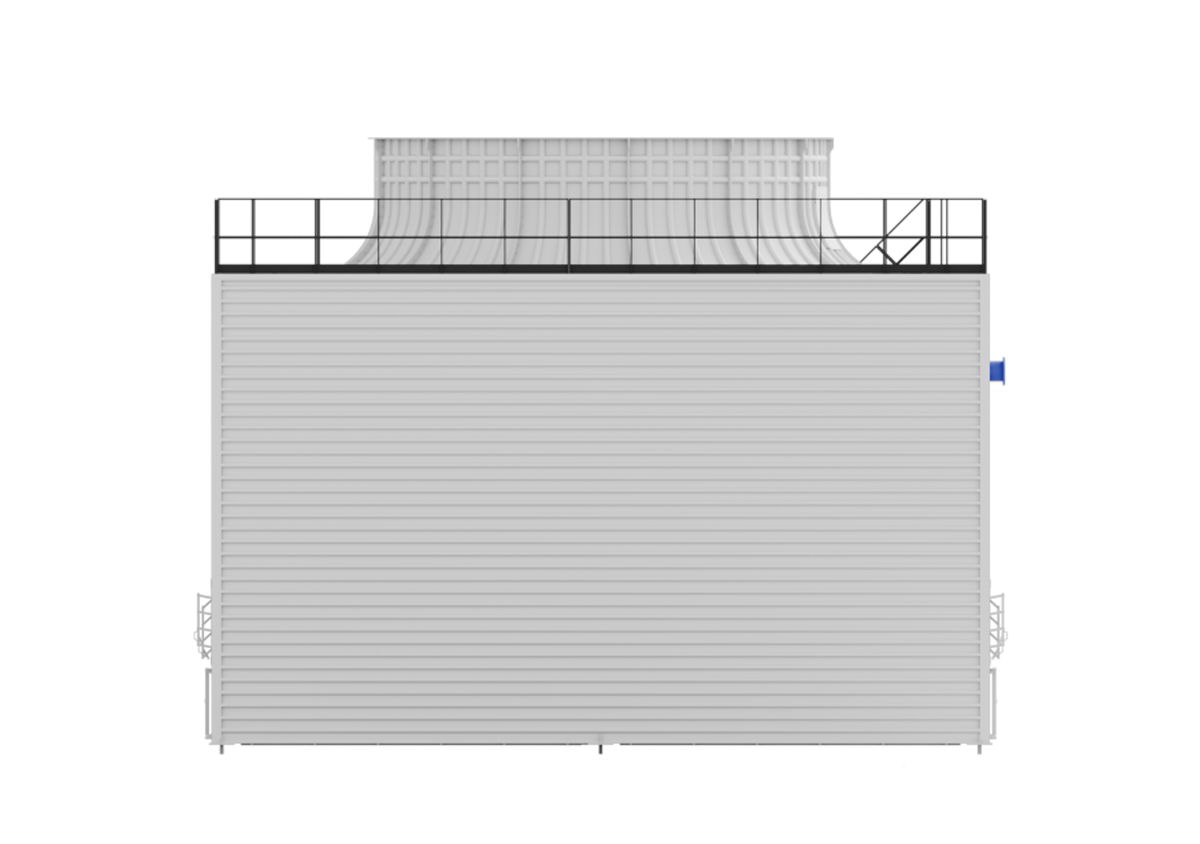

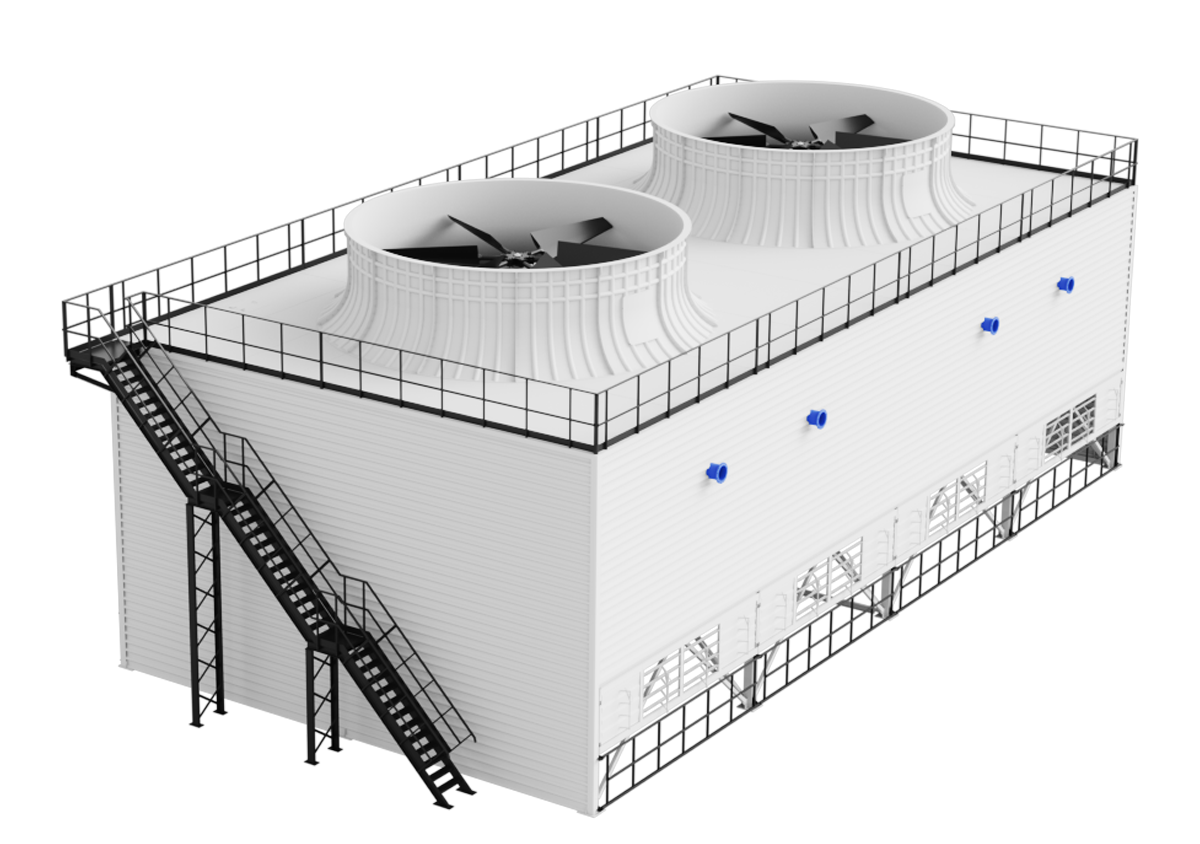

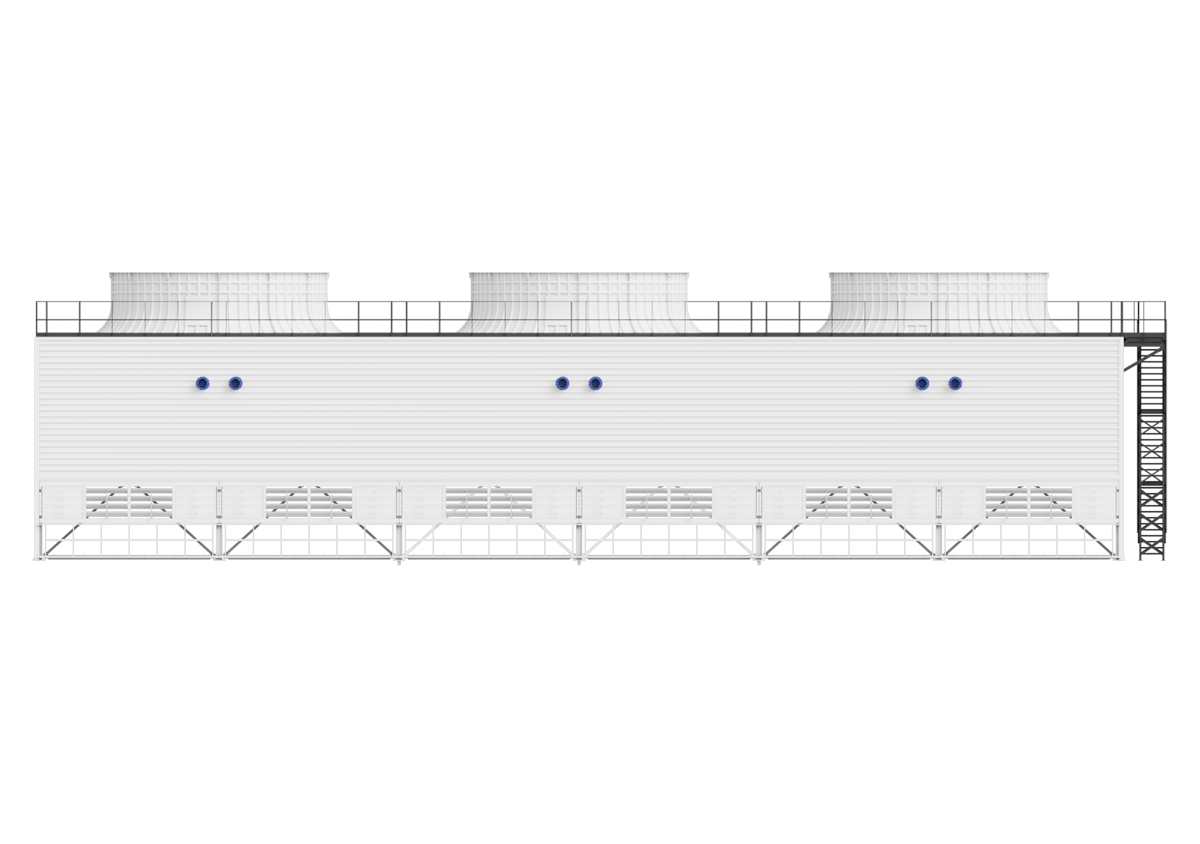

СВГ-144
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

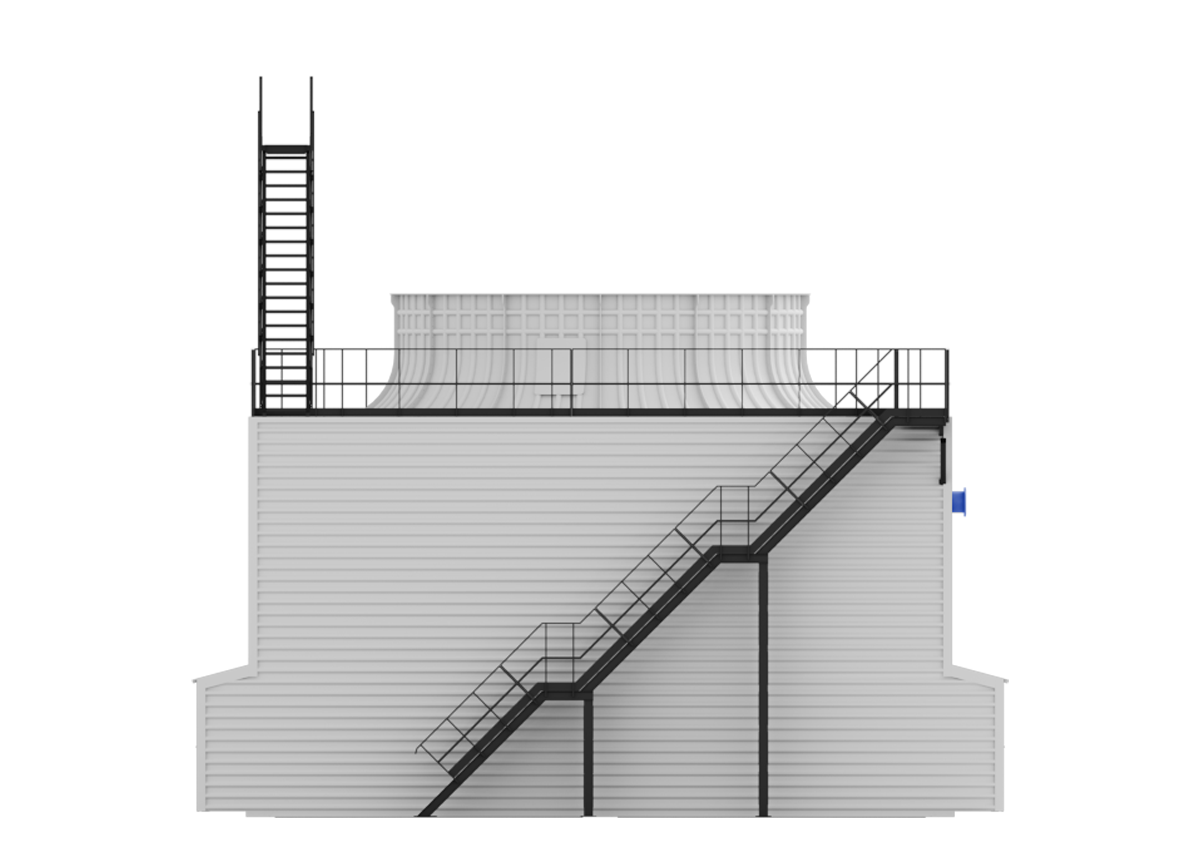

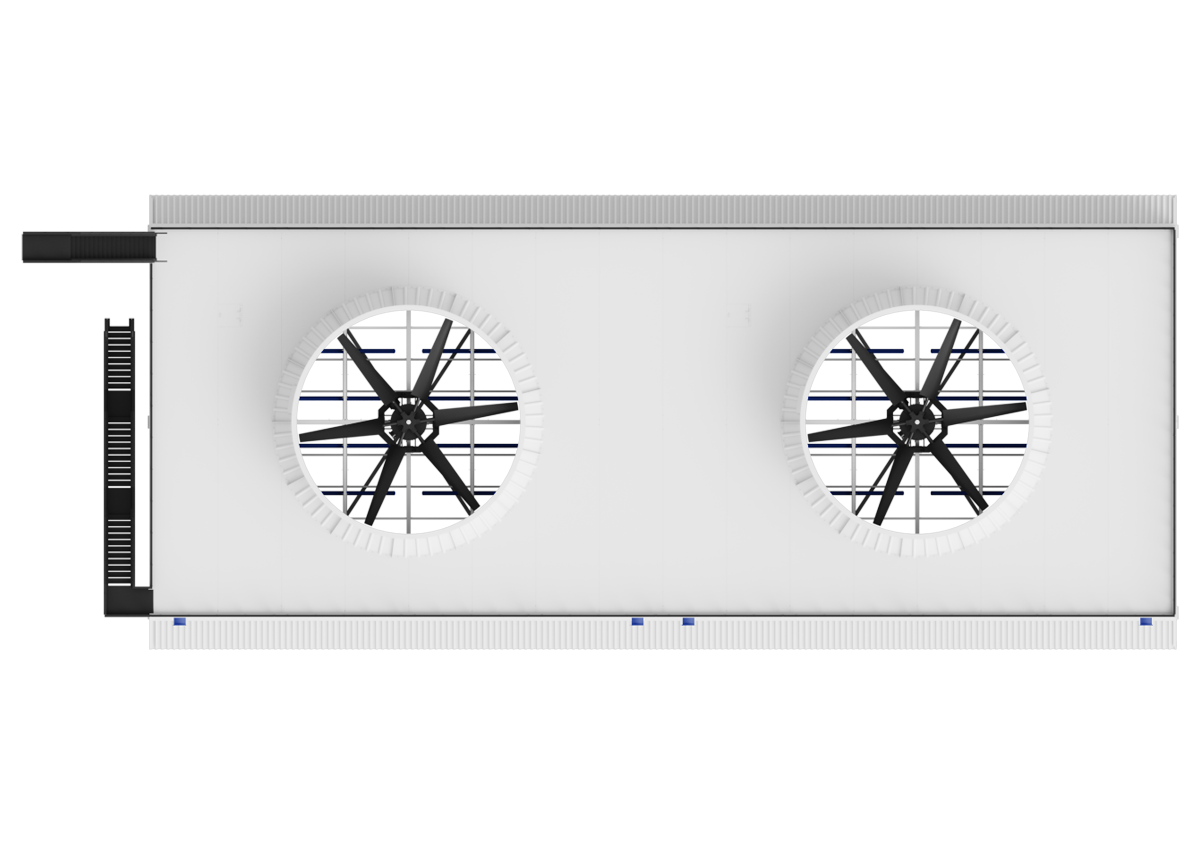

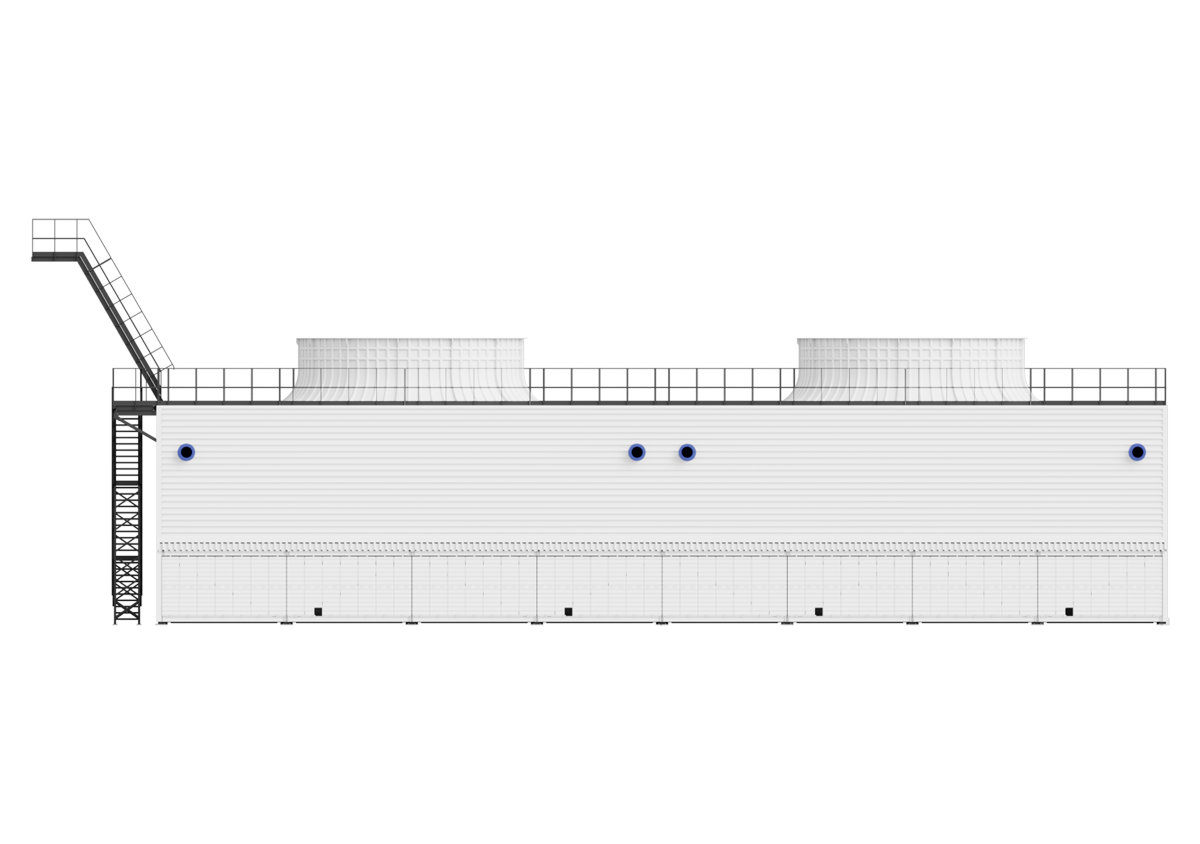

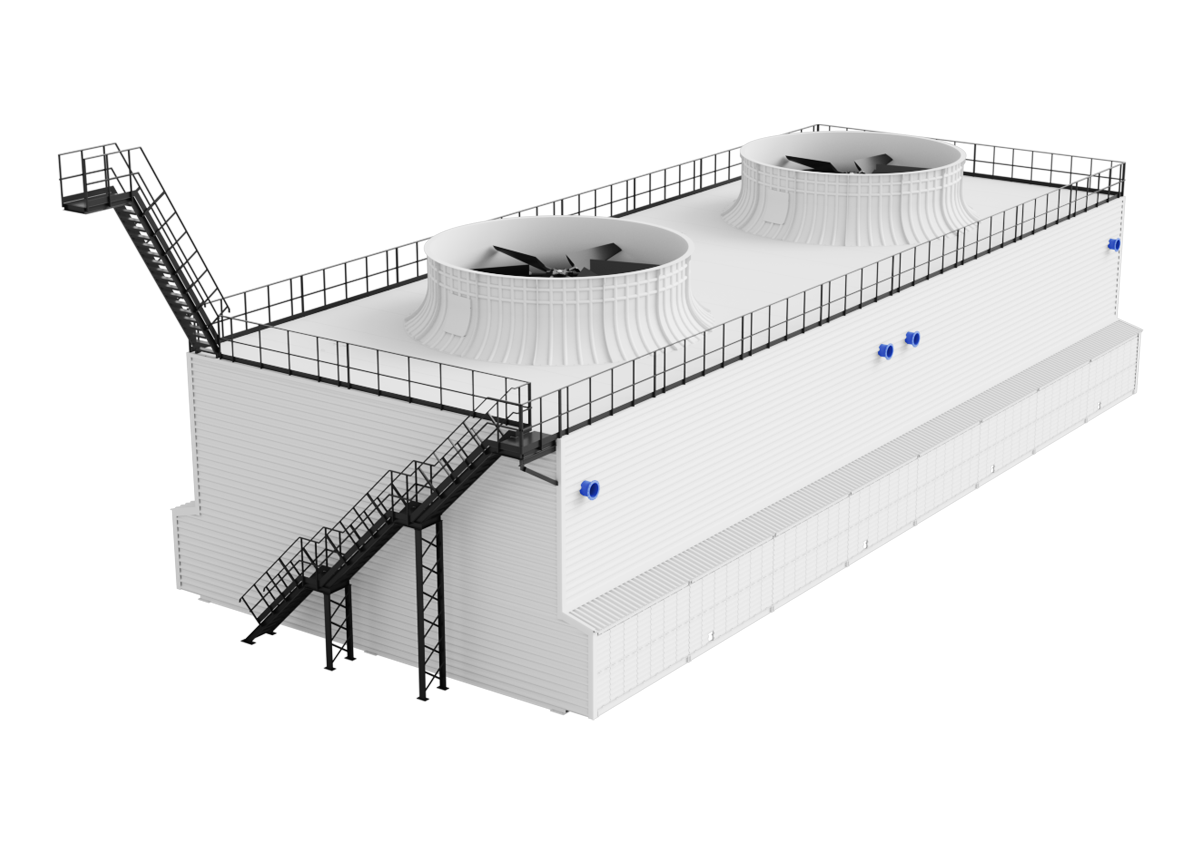

СВГ-192
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.
СВГ-196
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

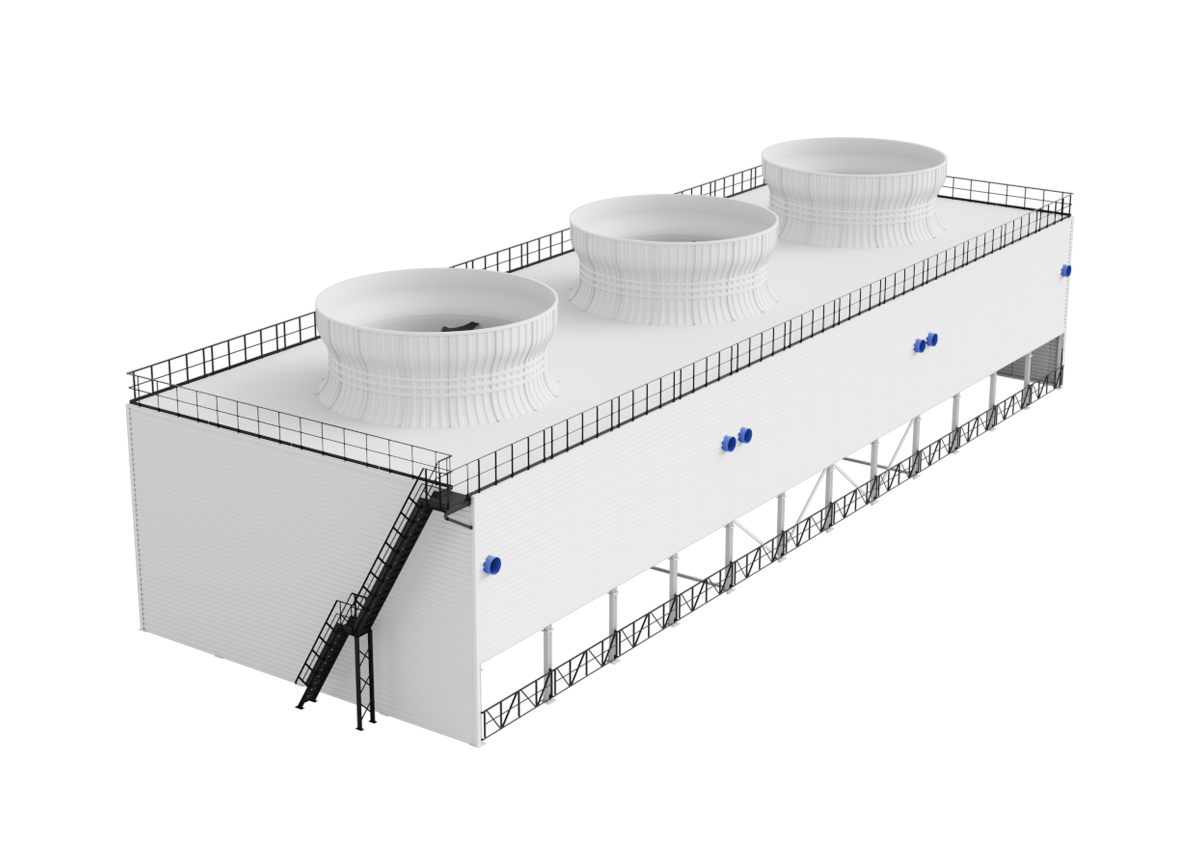

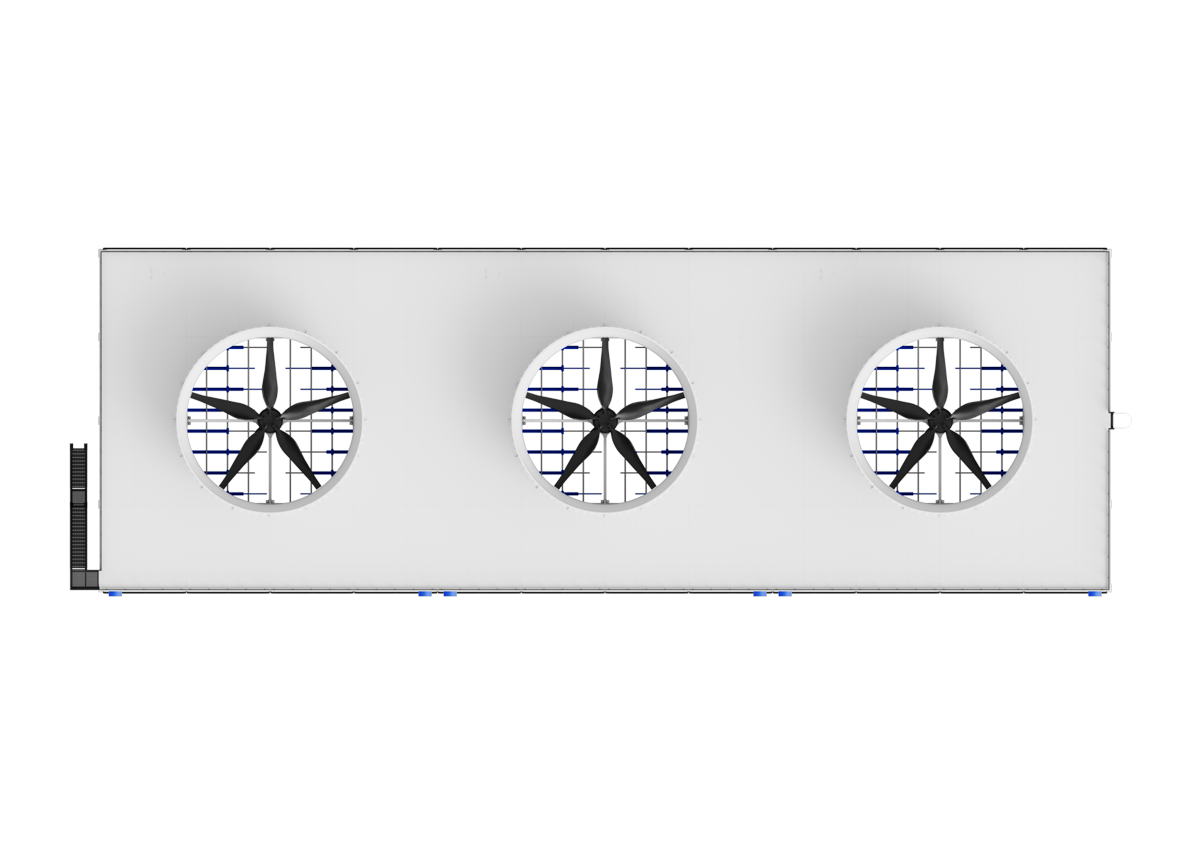

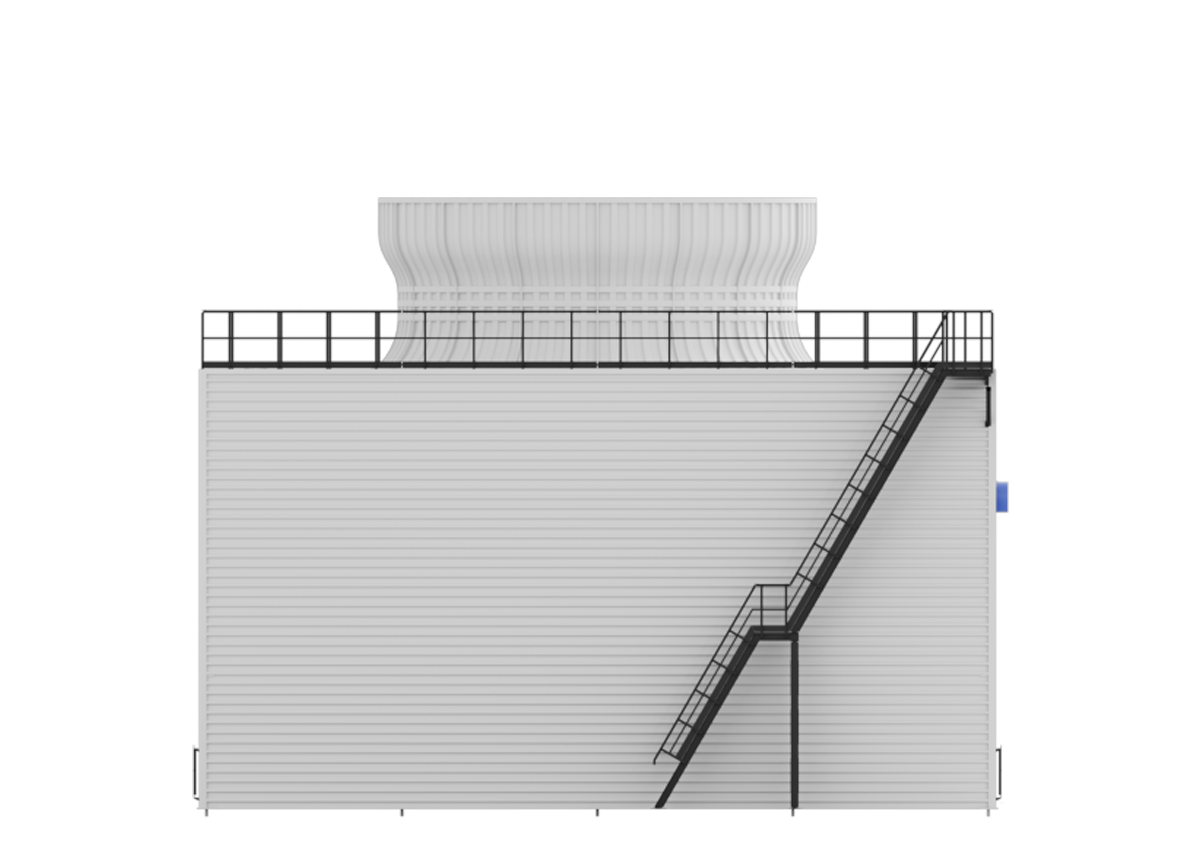

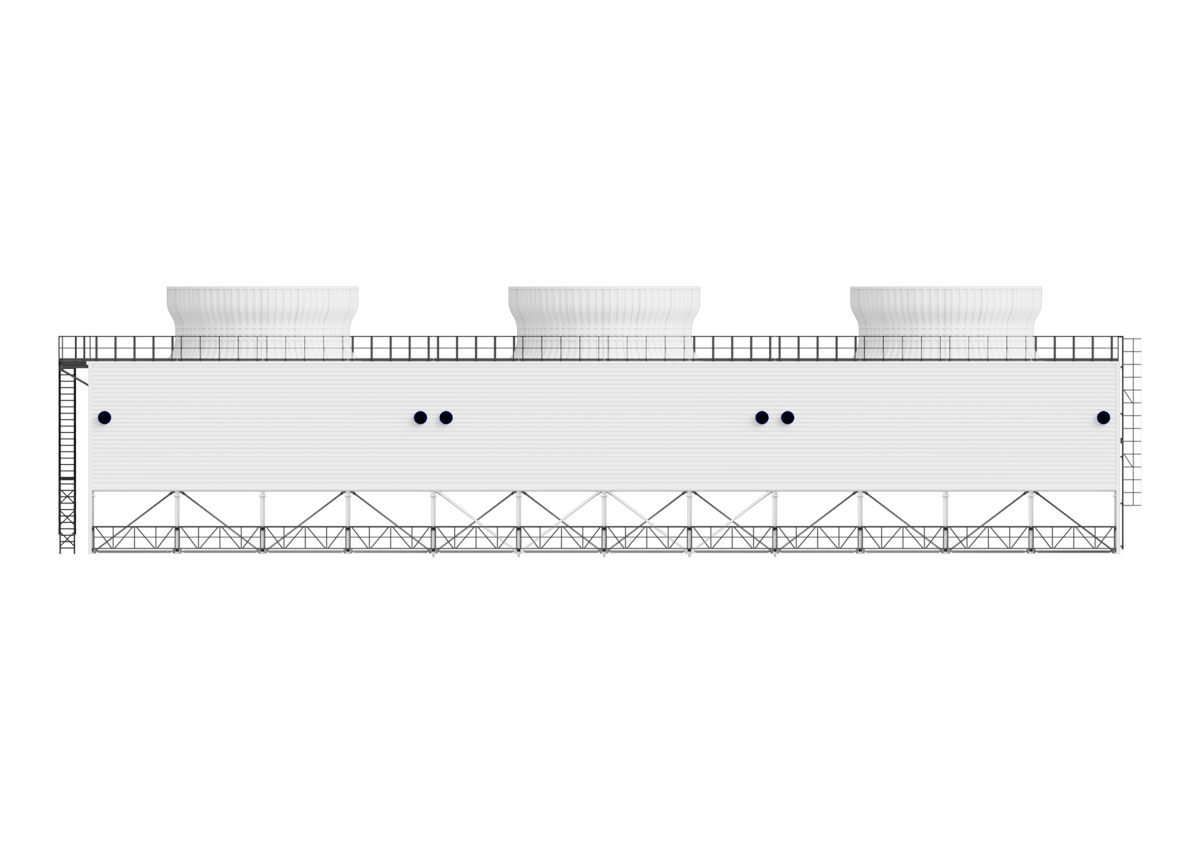

СВГ-256
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

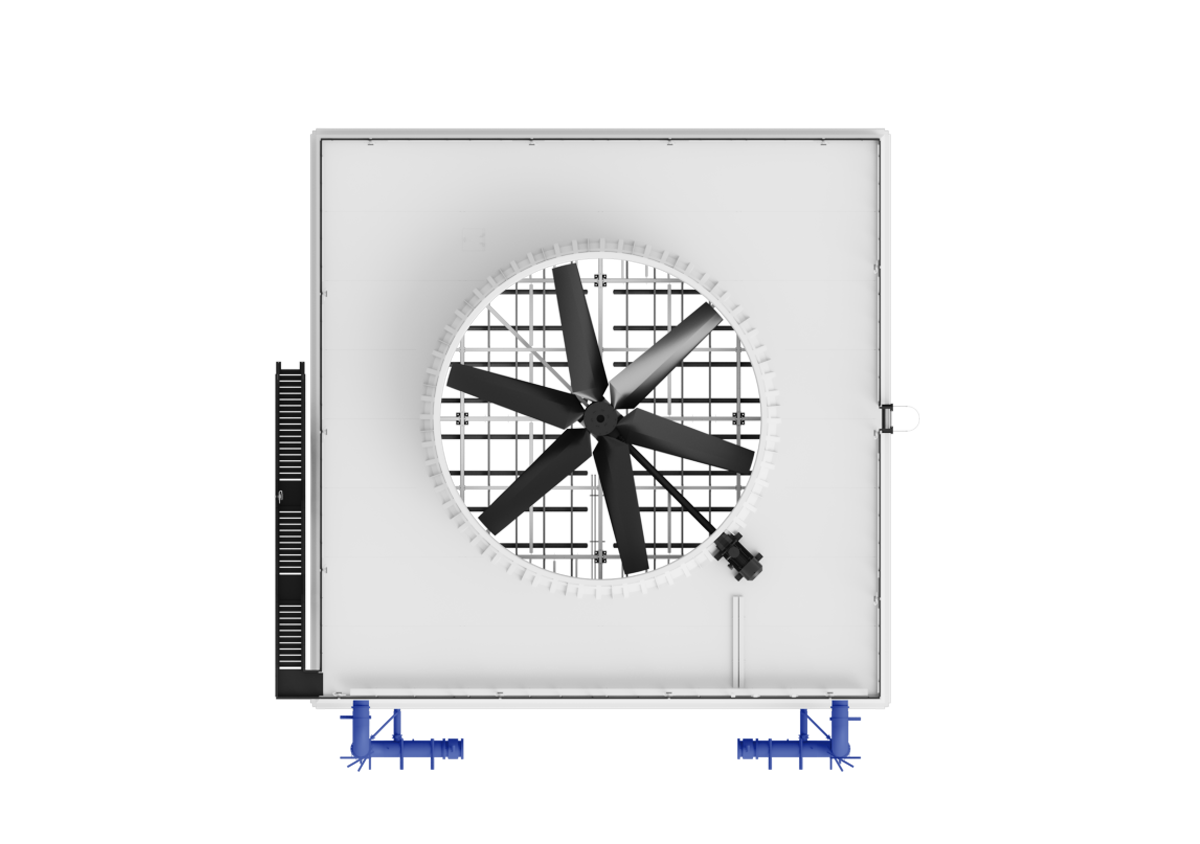

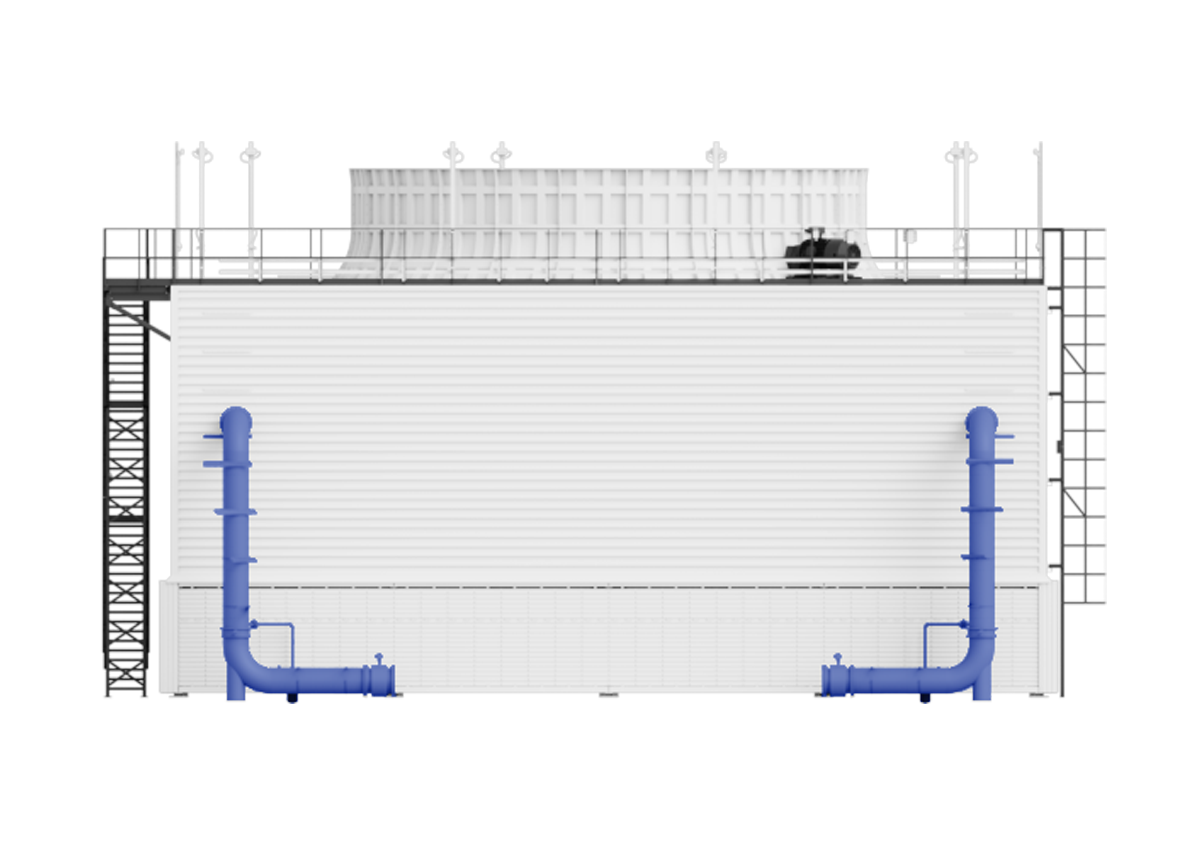

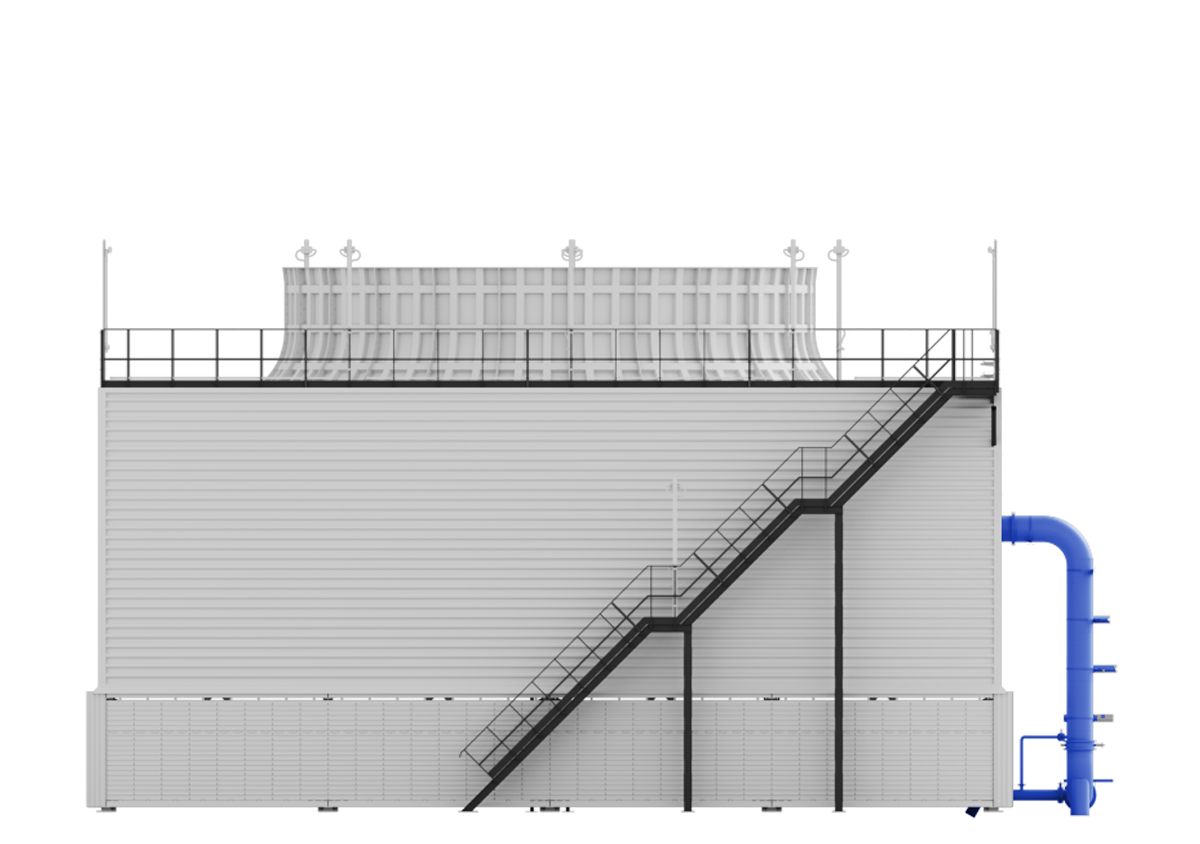

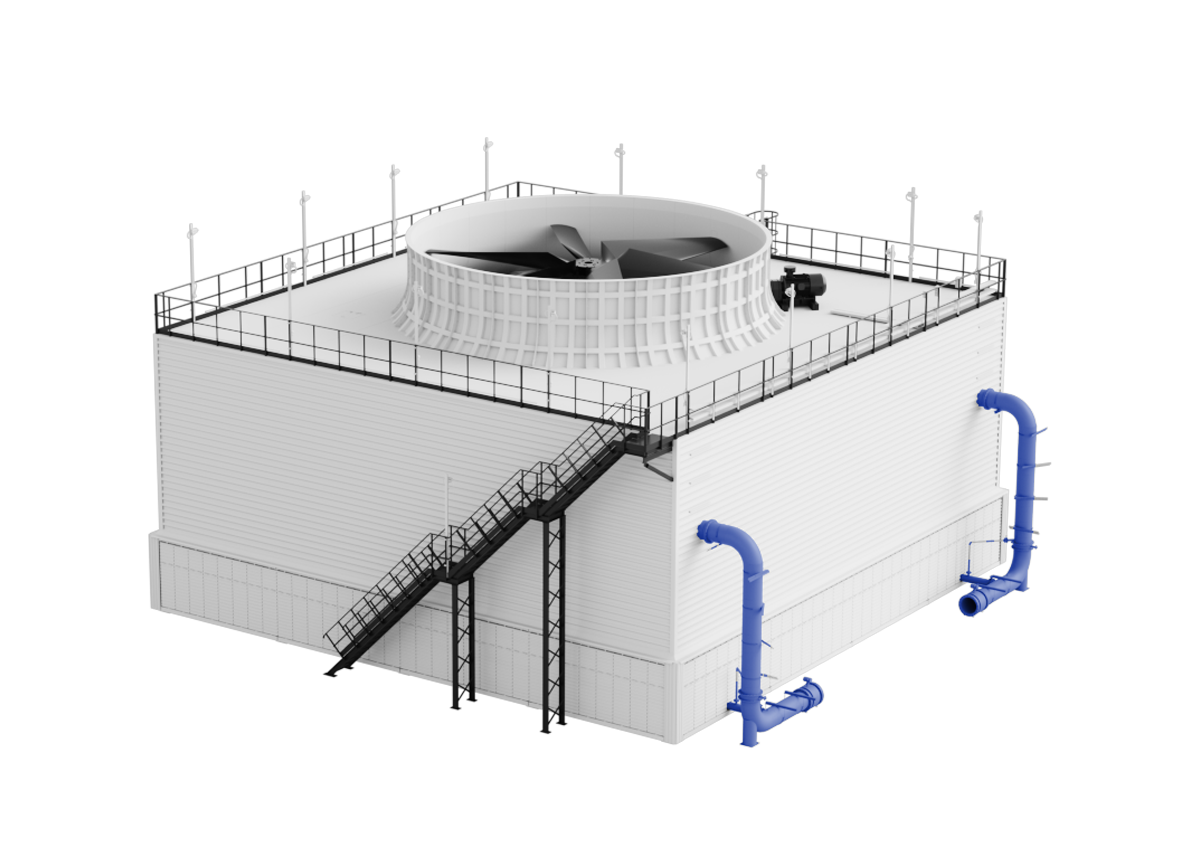

СВГ-324
Указанные в этом разделе модели не являются типовыми. Любая градирня этого диапазона разрабатывается под конкретные условия для каждого заказа. Это позволяет оптимизировать затраты на установку в целом.
Именно поэтому, для того, чтобы определить более подробные параметры, нам необходимо знать условия эксплуатации и требования заказчика.
Для облегчения сбора необходимой информации мы подготовили для Вас опросный лист. Пожалуйста, пришлите нам любым удобным для Вас способом требуемую информацию и мы сможем ответить на Ваши вопросы, касающиеся нашей продукции и услуг.

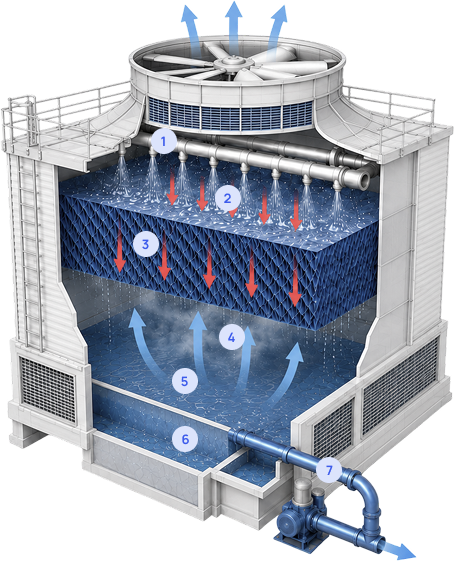

Схема работы вентиляторной градирни
Этапы производства вентиляторных градирен
Заказчик заполняет опросный лист: расход и температурный график охлаждаемой воды, тепловая нагрузка, климатические параметры площадки, качество оборотной и подпиточной воды. Специалисты выезжают на объект и обследуют существующую градирню и систему оборотного водоснабжения. При техническом перевооружении дополнительно оцениваются состояние фундаментов, водоводов и подводящих коммуникаций — новые градирни СВГ во многих случаях устанавливаются на существующие фундаменты типовых градирен ВГ-50, ВГ-70 и др.
Теплотехнические и гидравлические расчёты, конструктивные расчёты каркаса и несущих элементов, конструирование основных узлов, построение пространственной 3D-модели и выпуск проектной 2D-документации. Подробно этап разработки технической документации описан в разделе «Проектирование вентиляторных градирен» ниже.

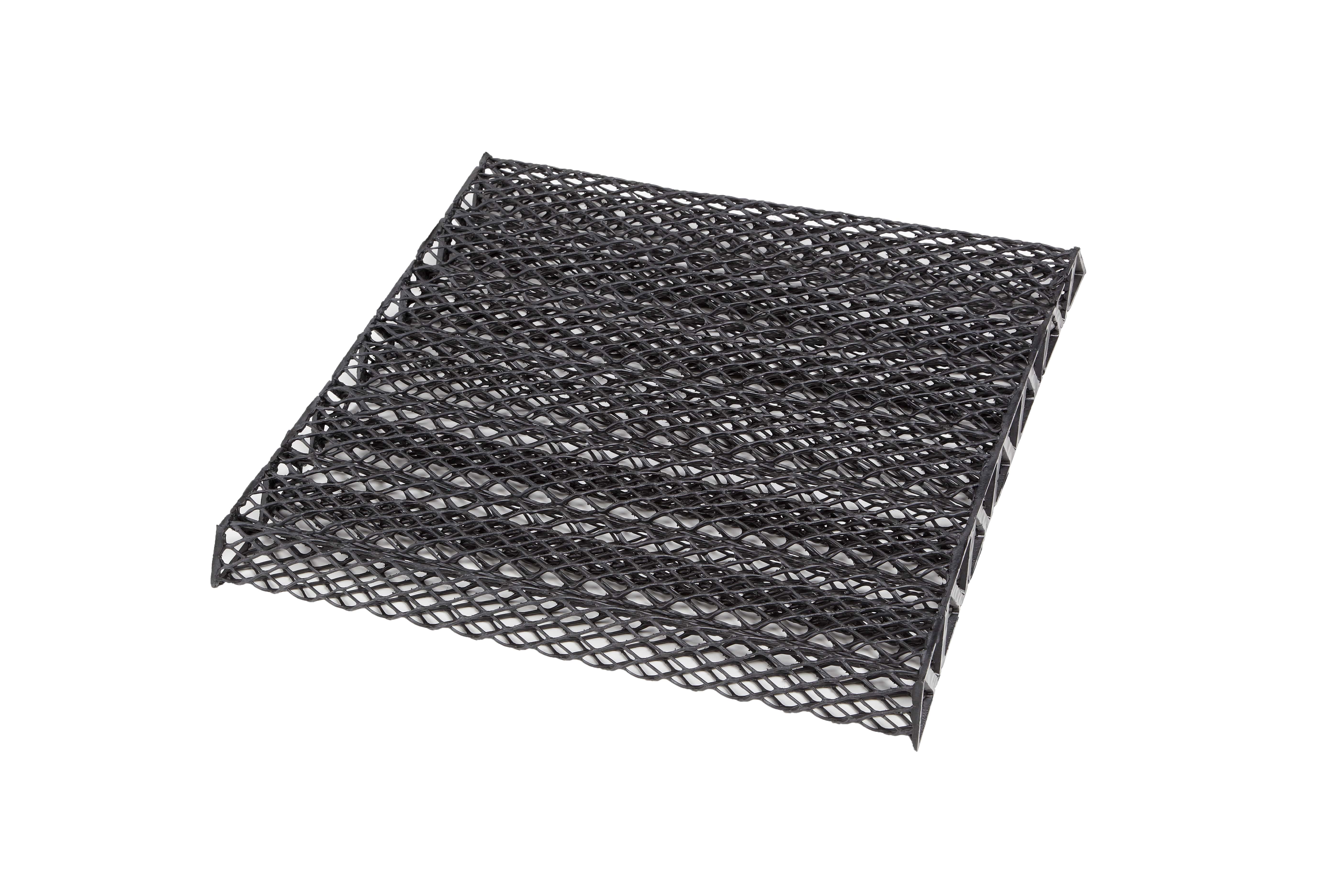

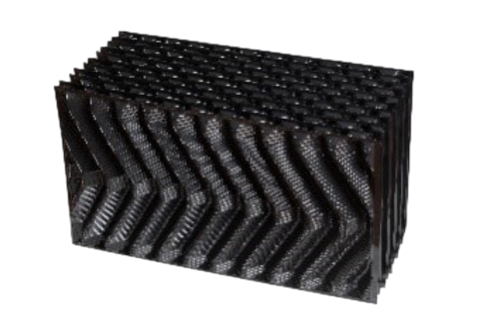

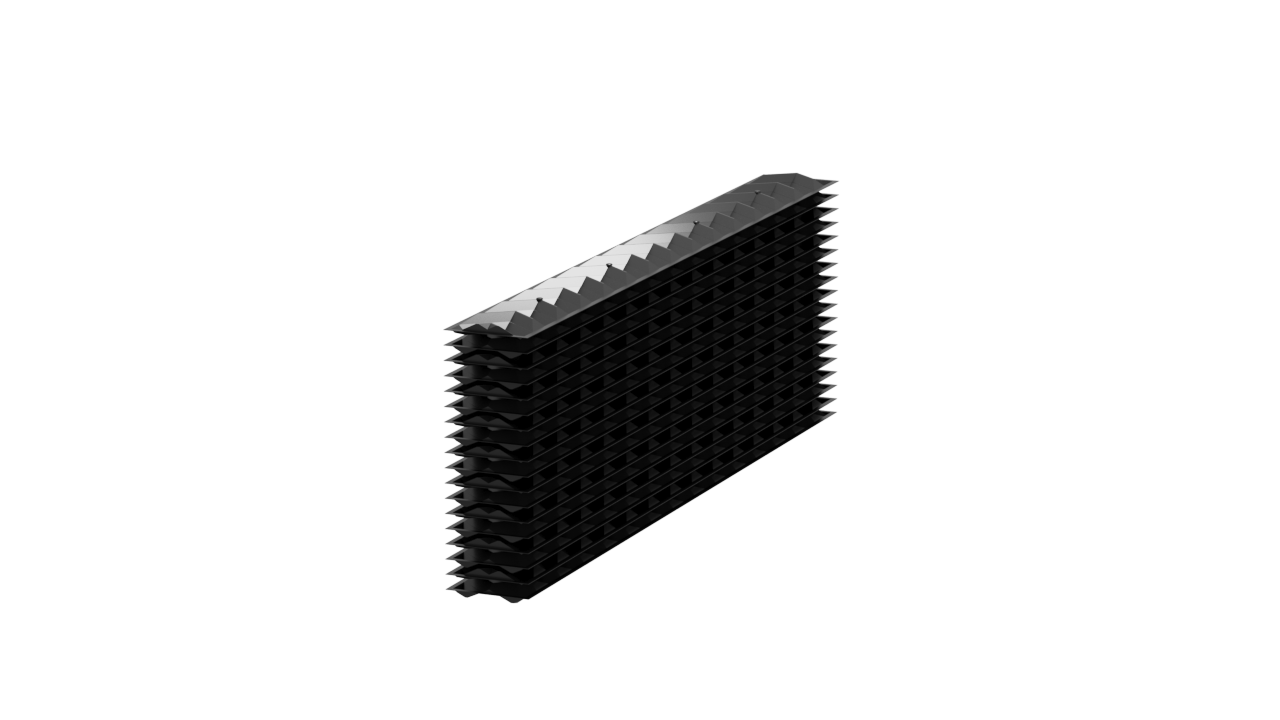

Металлоконструкции каркаса и технологическое оборудование изготавливаются на собственном производстве ЭКОТЭП. Для несущих конструкций применяется легированная сталь с повышенной ударной вязкостью — каркас сохраняет работоспособность под нагрузкой при температурах ниже −50 °С. Все стальные элементы проходят горячее оцинкование в заводских условиях, поэтому ежегодное восстановление антикоррозионного покрытия не требуется. Комплектующие — оросительные устройства ОДГ, ОКР, ОВК, водораспределительный сетчатый слой ВСС-55, водоуловитель ВУП, форсунки, рабочее колесо вентилятора, диффузор и обшивка — производятся ЭКОТЭП, что обеспечивает сходимость размеров узлов и сроков изготовления.
Градирня отгружается комплектно: маркированные элементы каркаса, блоки оросителя и водоуловителя, элементы системы водораспределения, вентиляторный узел, обшивка, крепёж и комплект сопроводительной документации (паспорт изделия, руководство по монтажу и эксплуатации). Элементы упаковываются транспортными пакетами под выбранный вид транспорта, схема отгрузки согласовывается заранее — это позволяет вести сборку на площадке в том же порядке, в каком поступают партии.

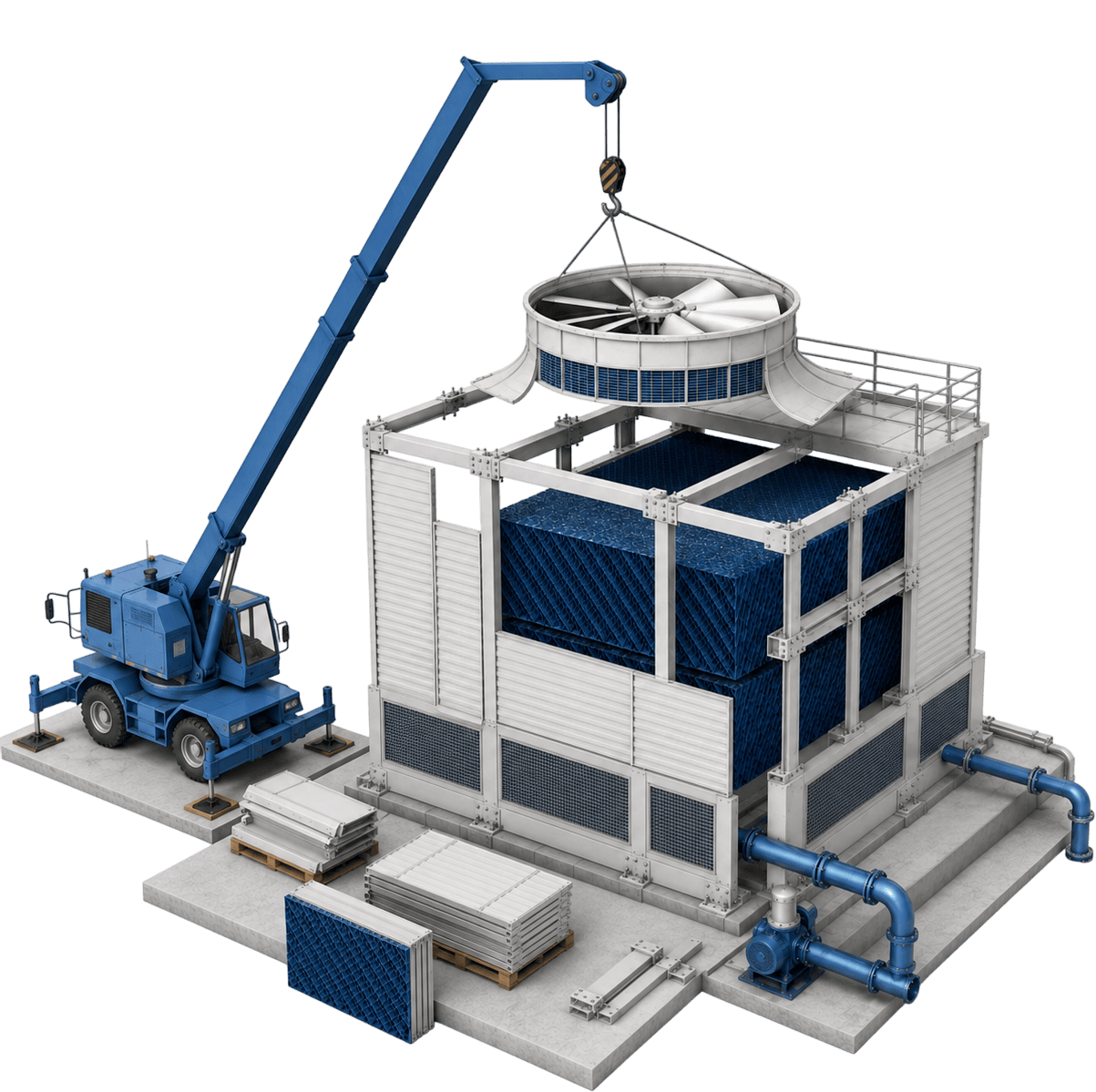

Каркас градирни собирается на болтовых соединениях: сварочные и покрасочные работы на площадке не выполняются, поэтому сборка возможна в любое время года и не зависит от погодных ограничений. Монтаж ведётся силами заказчика под техническим руководством завода либо в формате шеф-монтажа специалистами ЭКОТЭП — с контролем последовательности сборки, геометрии каркаса, укладки блоков оросителя и водоуловителя, установки вентиляторного узла.
Проверка вентиляторного агрегата и электродвигателя, системы водораспределения и форсунок, настройка расхода воды и режима работы вентилятора, включая частотное регулирование и посекционное отключение. Градирня выводится на проектные параметры охлаждения, работа оборудования фиксируется документально. Дальнейшую эксплуатацию поддерживает сервисное обслуживание ЭКОТЭП.
Часто задаваемые вопросы
Подбор ведётся не по одному расходу, а по совокупности исходных данных: расход оборотной воды (м³/ч), температуры воды на входе и выходе (t1/t2 и перепад Δt), расчётная температура наружного воздуха по мокрому термометру для площадки строительства, тепловая нагрузка (в кВт или МВт), а также качество оборотной и подпиточной воды. На основе этих данных выполняется совместное гидроаэротермическое и аэродинамическое расчётное моделирование, определяется требуемая площадь орошения, тип и высота оросителя, количество и тип форсунок, а также параметры вентиляторного агрегата. Чтобы получить корректный подбор, достаточно направить заполненный опросный лист.
Нужны расход воды, температуры на входе и выходе, параметры наружного воздуха, состав оборотной воды, режим работы, ограничения площадки и требования к материалам. Удобнее всего передать эти сведения в опросном листе.
Марка стали и защитное покрытие выбираются по климатическому району и условиям эксплуатации. Несущий каркас рассчитывается под ветровые, снеговые и при необходимости сейсмические нагрузки конкретной площадки.
Безредукторный привод проще в обслуживании и применяется там, где требуемые мощность и частота вращения допускают прямое соединение. Редукторный привод используют для более крупных вентиляторов и режимов, требующих согласования скорости двигателя и рабочего колеса.
