Сухие

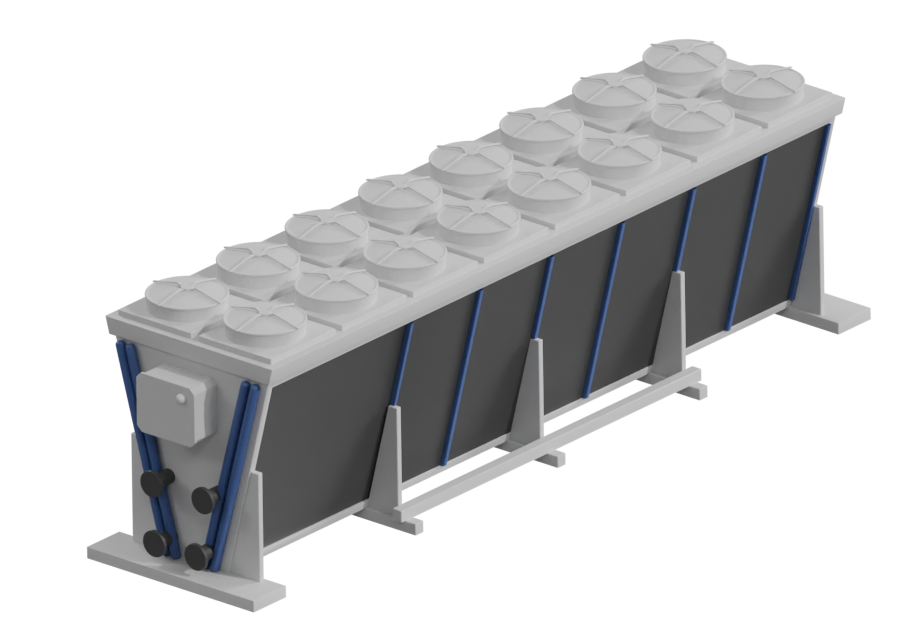

Сухие градирни серии DC (далее «сухие градирни») представляют собой пластинчато-трубчатые V-образные теплообменники закрытого типа с вентилятором в верхней части корпуса. Они применяются в водооборотных системах для охлаждения воды или других теплоносителей до температуры несколько выше температуры наружного воздуха по сухому (обычному) термометру. В стандартной сухой градирне трубки с пластинами теплообменника изготовлены либо из меди, либо из алюминия.

Достоинства:

отсутствуют пароводяные потери;
возможность создавать габариты в зависимости от расположения на генплане;
заводское исполнение, модульная поставка;
ремонтопригодность – возможность выводить из работы посекционно.

Недостатки:

высокая стоимость;
охлаждающая способность значительно ниже, чем у испарительных градирен;
размеры строительной застройки в разы больше вентиляторных и даже башенных.

Сухие градирни от «ЭКОТЭП»:

Отведение тепла осуществляется через стенку, поэтому отсутствуют потери воды на испарение. Актуально для регионов с дефицитом воды.
Отсутствует капельный унос, соответственно, в зимний период эксплуатации отсутствует обмерзание конструкций и технологического оборудования, находящегося рядом с градирнями.
Герметичность системы позволяет охлаждать любые жидкости, в том числе и токсичные.
Могут устанавливаться в больших водооборотных циклах за счет установки требуемого числа градирен
Управление производительностью стандартной сухой градирней осуществляется дискретно, за счет выведения из работы последовательно единичных вентиляторов или их групп.

Еранкин Сергей Владимирович

Начальник научно-исследовательского отдела

Проектирование сухих градирен в ООО «ЭКОТЭП» это комплексная, детальная проработка всех разделов строительства. В ходе проектирования решаются следующие задачи:

Составление технического задания с исходными данными (температура воды, гидравлическая нагрузка, климат) После согласования с заказчиком задание становится основой проекта.
Инженерно-геологические и геодезические изыскания для изучения грунтов и топографии.
Расчёт параметров на основе собранных данных и пожеланий заказчика, включая теплогидравлические и аэродинамические расчёты, определение размеров градирни и характеристик комплектующих.
Разработка проекта включает определение объёмно-планировочных, конструктивных, архитектурных и технологических решений, а также состава оборудования. Затем документация передаётся на экспертизу.
Разработка рабочей документации, проведение чертёжных работ.
Согласование рабочей документации с заказчиком. После этого проект градирни отдают в производство, и чертежи постепенно превращаются в реальные промышленные объекты.

У вас есть вопрос по сухой градирне?

Напишите нам - мы подробно всё расскажем

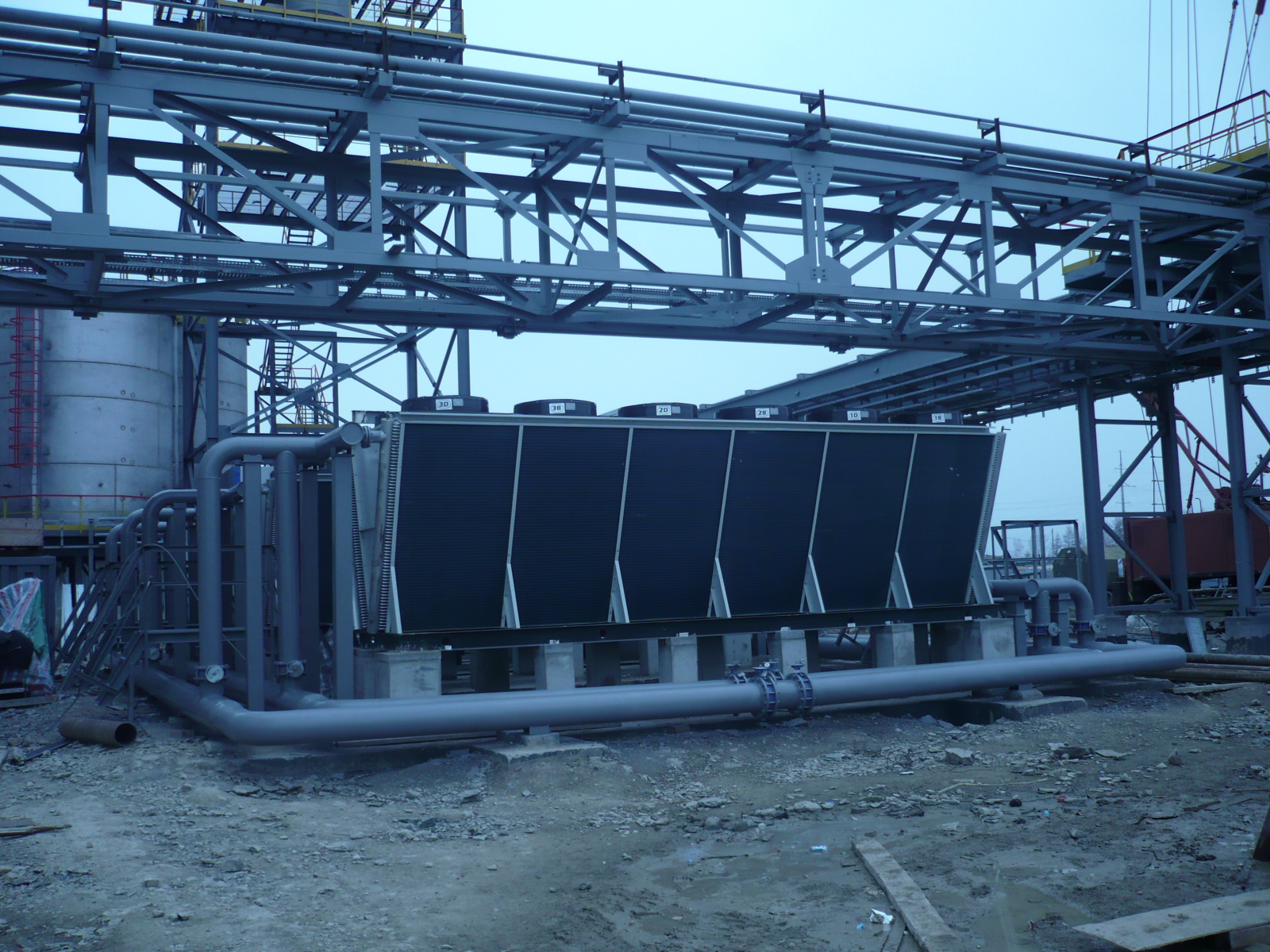

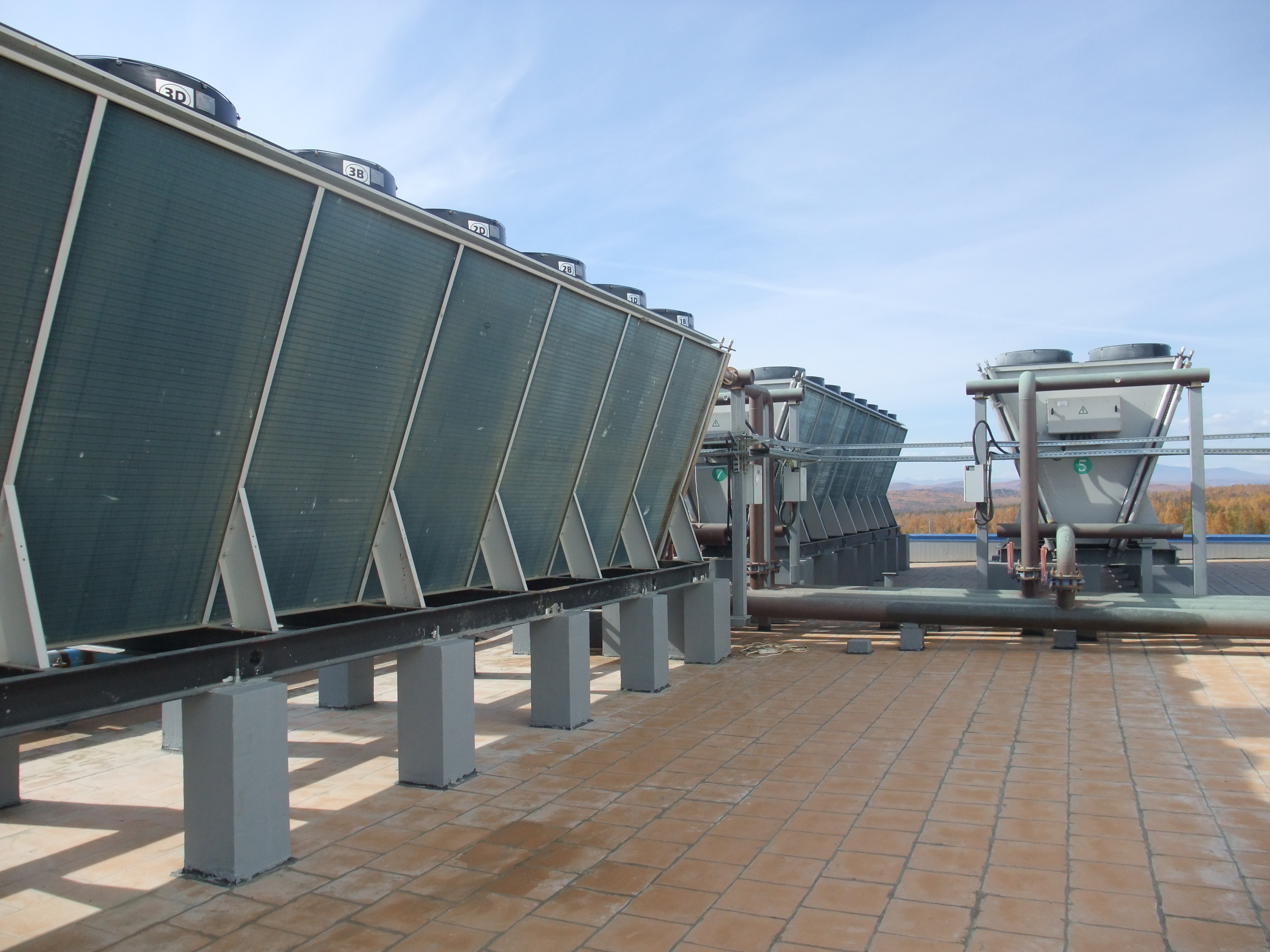

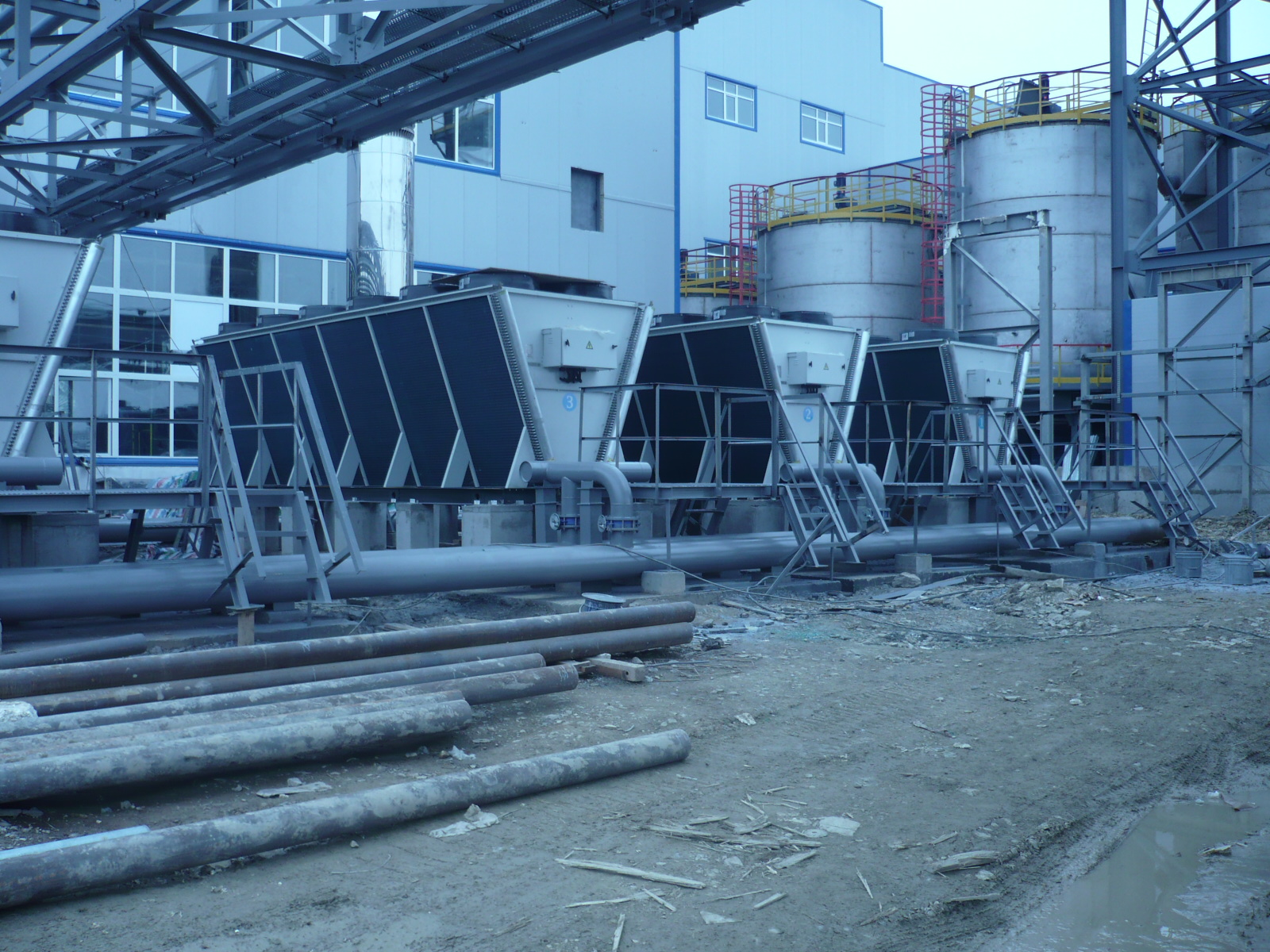

Сухие градирни применяются при кондиционировании воздуха в гражданском строительстве для охлаждения конденсаторов холодильных агрегатов и в больших водооборотных циклах. При размещении большого числа градирен следует учитывать расстояние между ними для обеспечения свободного притока воздуха.

Главным достоинством сухих градирен является отсутствие парообразования, из-за чего не меняется влагосодержание воздуха вблизи градирен.

Достоинства:

отсутствуют пароводяные потери;
возможность создавать габариты в зависимости от расположения на генплане;
заводское исполнение, модульная поставка;
ремонтопригодность – возможность выводить из работы посекционно.

Недостатки:

высокая стоимость;
охлаждающая способность значительно ниже, чем у испарительных градирен;
размеры строительной застройки в разы больше вентиляторных и даже башенных.

В таблице приведены массогабаритные и технические характеристики основных моделей градирен типа DC. Размеры стандартных сухих градирен подобраны таким образом, что их можно перевозить в стандартных контейнерах в готовом к немедленной работе виде (приведенные технические характеристики подлежат уточнению при заказе).

Модель	Длина, мм	Ширина, мм	Высота, мм	Число вент.	Вес сухой, кг	Тепловая производ.*, кВт	Энерго-потребление, кВт	Уровень шума** дБ(А)
DC 200	3500	1095	1910	3	1560	201	3.9	56
DC 300	3100	2195	1910	4	1430	298	5.2	58
DC 500	5030	2326	1910	8	2120	503	10.4	62
DC 690	6050	2326	2450	10	2690	695	13	63
DC 820	7200	2326	2450	12	3100	823	18	65
DC 1000	7640	2326	2450	12	3500	1004	32.2	65
